راهنمای مهندسی بلبرینگ بلبرینگ شیار عمیق یک یاتاقان غلتشی تک ردیفه است که مسیرهای داخلی و خارجی آن یک شیار پیوسته به قدر کافی عمیق تشکیل می دهند که توپ را در مرکز آن تحت بار شعاعی و محوری متوسط نگه می دارد. این نوع بلبرینگ یاتاقان به طور گسترده تولید شده در جهان است که در هر مکانی که شفت نیاز به چرخش نرم، بی صدا و با اصطکاک کم داشته باشد استفاده می شود. طرح تک ردیف / 8 توپ تعریف بلبرینگ شیار عمیق دقیقاً چیست؟ A بلبرینگ شیار عمیق یک یاتاقان غلتان است که از یک حلقه داخلی، یک حلقه بیرونی، مجموعه‌ای از توپ‌های فولادی و یک قفس ساخته شده است، جایی که شیارهای راهرو روی هر دو حلقه کمی بزرگ‌تر از شعاع توپ ماشینکاری می‌شوند، بنابراین توپ در یک کانال عمیق و نزدیک قرار می‌گیرد. این هندسه چیزی است که به یک بلبرینگ شیار عمیق اجازه می دهد بار شعاعی، بار محوری در هر دو جهت و سرعت چرخش بالا را در داخل یک قطعه فشرده حمل کند. این نام مستقیماً از شکل مسیر مسابقه گرفته شده است. در یک یاتاقان شعاعی ساده، شیار کم عمق است و فقط در برابر فشار مستقیم از طریق شفت مقاومت می کند. در یک توپ شیار عمیق که بر روی آن قرار دارد، شعاع شیار فقط کمی بزرگتر از خود توپ است، معمولاً در عرض چند درصد، بنابراین توپ هرگز فضایی برای بالا رفتن از کانال ندارد، حتی زمانی که شفت به طرفین فشار می آورد. همین تصمیم هندسی تنها به این دلیل است که بلبرینگ های شیار عمیق به انتخاب پیش فرض تقریباً در هر دسته ماشین آلات، از موتور مخلوط کن آشپزخانه گرفته تا گیربکس نوار نقاله تبدیل شده اند. هنگامی که مردم بدون دانستن نام فنی به دنبال یک بلبرینگ یا بلبرینگ می گردند، تقریباً همیشه دقیقاً این قسمت را توصیف می کنند. این یاتاقان در ابتدا تصویر اکثر مهندسان است زیرا در صفحات کاتالوگ بیشتر، نقشه های OEM بیشتر و لیست قطعات جایگزین بیشتری نسبت به سایر خانواده های یاتاقان نورد ظاهر می شود. چرا عمق شیار مهم است یک شیار عمیق تر، قوس تماس بین توپ و مسابقه را افزایش می دهد. قوس تماسی بیشتر، بار را در یک منطقه بزرگتر پخش می کند، که هم رتبه بار شعاعی و هم محوری را بدون افزایش ابعاد بیرونی یاتاقان افزایش می دهد. چرا اینقدر سریع اجرا می شود از آنجایی که توپ ها به جای لغزش غلت می زنند و از آنجایی که طراحی نیازی به اجزای رانش جداگانه ای ندارد، اصطکاک کم می ماند. این اصطکاک کم دلیل اصلی تحمل بلبرینگ های شیار عمیق بالاترین فاکتورهای سرعت در بین هر نوع بلبرینگ معمولی است. آناتومی قطعات داخل یک بلبرینگ شیار عمیق هر بلبرینگ شیار عمیق، مهم نیست که چقدر کوچک یا بزرگ، از همان پنج بخش کاربردی ساخته شده است. درک هر یک، خواندن نمودار اندازه یاتاقان یا نمودار ابعاد یاتاقان را بعداً بسیار آسان‌تر می‌کند، زیرا هر بعد در آن نمودار به یکی از این مؤلفه‌ها نشان داده می‌شود. 01 حلقه داخلی بر روی شفت فشار می‌آورد و شیار داخلی راهرو را حمل می‌کند. قطر سوراخ آن اولین عدد در نمودار اندازه یاتاقان است. 02 حلقه بیرونی در سوراخ محفظه می‌نشیند و شیار بیرونی راهرو را حمل می‌کند. قطر بیرونی آن همراه با سوراخ، سطح مقطع بلبرینگ را مشخص می کند. 03 مکمل توپ حلقه ای از گلوله های فولادی سخت شده، معمولاً هشت تا ده در یک سوراخ کوچک یا متوسط، که بین دو مسیر مسابقه می چرخد و بار را به صورت فیزیکی حمل می کند. 04 قفس یا نگهدارنده توپ ها را به طور مساوی در اطراف مسیر مسابقه نگه می دارد تا با یکدیگر تماس نگیرند که باعث ایجاد اصطکاک لغزشی و سایش سریع می شود. 05 مهر یا سپر یک پوشش اختیاری که روی حلقه بیرونی فشرده یا ثابت می شود که روان کننده را داخل و کثیفی را خارج می کند. نسخه‌های باز، شیلددار و مهر و موم شده همگی هندسه داخلی یکسانی دارند. توجه: اصطلاح یاتاقان توپ اغلب به طور آزاد برای توصیف کل مجموعه استفاده می شود، در حالی که بلبرینگ به خودی خود معمولاً فقط به قطعه توپ فولادی شل که به طور جداگانه برای تعمیر یا روغن کاری مجدد فروخته می شود اشاره دارد. اصل کار چگونه یک بلبرینگ شیار عمیق بار را حمل می کند یک بلبرینگ شیار عمیق بر اساس اصل تماس نقطه ای کار می کند. هر گلوله فولادی در یک نقطه راه ورودی داخلی و در یک نقطه راهروی بیرونی را لمس می کند و بار به جای عبور از یک خط کامل از آن دو تکه تماس کوچک عبور می کند، همانطور که در بلبرینگ غلتکی انجام می شود. تماس نقطه‌ای مقاومت غلتشی را پایین نگه می‌دارد، به همین دلیل است که یاتاقان‌های شیار عمیق تقریباً آزادانه‌تر از هر خانواده دیگری با همان اندازه می‌چرخند. از آنجایی که شیار راهرو روی هر دو حلقه عمیق است، خطی که دو نقطه تماس را به هم وصل می‌کند کاملاً مستقیم از مرکز توپ نیست، در یک زاویه کوچک قرار می‌گیرد که اغلب به صورت تقریباً صفر درجه در حالت استراحت ذکر می‌شود، اما تحت بار محوری کمی جابه‌جا می‌شود. این زاویه تماس جابجایی چیزی است که به یک یاتاقان ساچمه ای شیار عمیق تک ردیفی اجازه می دهد در برابر رانش از هر جهت بدون نیاز به یاتاقان مخالف دوم مقاومت کند. یک یاتاقان غلتکی مخروطی یا یک یاتاقان تماس زاویه ای باید جفت شود تا بتواند نیروی رانش دو طرفه را کنترل کند. بلبرینگ تک ردیفی شیار عمیق این کار را به تنهایی، در یک قسمت، با یک قیمت انجام می دهد. ظرفیت شعاعی بار شعاعی مستقیماً از طریق شفت به داخل محفظه فشار می آورد. دایره کامل توپ ها این بار را به اشتراک می گذارند و توپ هایی که مستقیماً زیر خط بار قرار دارند بیشترین سهم را دارند. ظرفیت محوری بار محوری در امتداد خط مرکزی شفت فشار می آورد. شیار عمیق به نقاط تماس اجازه می دهد تا اندکی جابه جا شوند تا بخشی از هر توپ همچنان در برابر رانش در هر جهت مقاومت کند. تنظیمات بلبرینگ تک ردیفی شیار عمیق در مقابل دو ردیفه بیشتر منظور مردم از بلبرینگ شیار عمیق، بلبرینگ شیار عمیق تک ردیفی است که پیکربندی بسیار رایج‌تری است. یک نسخه دو ردیفه، مکمل توپ را در یک یاتاقان عریض‌تر دو برابر می‌کند، که ظرفیت شعاعی را بدون انباشتن دو یاتاقان تک ردیفی جداگانه روی شفت افزایش می‌دهد. جدول زیر این دو پیکربندی را در کنار هم ردیف می کند. ویژگی بلبرینگ شیار عمیق تک ردیفه بلبرینگ شیار عمیق دو ردیفه ردیف های توپ 1 2 عرض معمولی سری باریک و استاندارد تقریباً 1.3 تا 1.6 برابر عرض یک ردیف ظرفیت شعاعی پایه تقریباً 1.5 تا 1.8 برابر بالاتر ظرفیت محوری متوسط، هر دو جهت بالاتر، هر دو جهت هزینه هر واحد پایین تر بالاتر استفاده متداول موتورهای الکتریکی، پمپ، گیربکس، لوازم خانگی قرقره های سنگین، فن های بار شعاعی بالا، ماشین آلات نساجی در عمل، بلبرینگ‌های تک ردیفی شیار عمیق بیش از نه مورد از هر ده کاربرد صنعتی را پوشش می‌دهند، زیرا بیشتر شفت‌ها به حاشیه شعاعی اضافی که طراحی دو ردیفه ارائه می‌کند نیاز ندارند. یاتاقان های دو ردیفه برای موقعیت هایی که فضا در امتداد شفت محدود است اما بار شعاعی به طور غیرمعمول زیاد است، رزرو می شود. مزایا چرا بلبرینگ های شیار عمیق انتخاب پیش فرض هستند؟ از هر مهندس بلبرینگ بپرسید که بلبرینگ های شیار عمیق برای چه چیزی خوب هستند و پاسخ تقریباً همیشه یکسان است: هر چیزی که یک مورد شدید نیست. آنها بالاترین تحمل بار موجود نیستند، و سریعترین یاتاقانهای موجود نیستند، اما بهترین سازش بین بار، سرعت، هزینه و سادگی هستند، دقیقاً به همین دلیل است که حجم تولید جهانی برای این نوع تک بلبرینگ از همه خانواده بلبرینگ های غلتکی دیگر پیشی می گیرد. اصطکاک کم، تولید حرارت کم سرعت محدود کننده بالا ظرفیت محوری دو طرفه در یک قسمت ساخت ساده و کم هزینه اندازه گسترده و در دسترس بودن تحمل تعمیر و نگهداری کم تحت وظیفه عادی دویدن آرام با سرعت تبادل آسان بین برندها سرعت عملکرد نسبی بر اساس نوع بلبرینگ ضریب سرعت محدود کننده گویا، اندازه سوراخ یکسان، روغن کاری گریس، شاخص شده تا 100 برای بلبرینگ شیار عمیق شیار عمیق تماس زاویه ای غلتک استوانه ای غلتک مخروطی 100 85 70 50 آب بندی و محافظ بلبرینگ های شیار عمیق باز، شیلددار و مهر و موم شده یک بلبرینگ شیار عمیق را می توان با چندین سطح حفاظتی مختلف عرضه کرد و حروف پسوند بعد از شماره اندازه به شما می گوید کدام یک را در دست دارید. وقتی بلبرینگ بلبرینگ جایگزین را با ماشین تطبیق می دهید، این به اندازه ابعاد خام اهمیت دارد. پسوند نوع حفاظت بهترین مناسب برای باز کنید بدون سپر یا مهر و موم، بسته بندی شده با گریس توسط کاربر یا حمام روغن روغن کاری شده است محیط های تمیز و کنترل شده با سیستم روغن کاری اختصاصی ZZ / 2Z سپر فلزی در دو طرف، بدون تماس حفاظت از گرد و غبار سبک، سرعت بالاتر از انواع مهر و موم شده RS / 2RS مهر و موم لاستیکی در دو طرف، تماس سبک استفاده عمومی صنعتی و لوازم خانگی، گریس را مادام العمر مهر و موم نگه می دارد RZ / 2RZ مهر و موم لاستیکی، طراحی غیر تماسی با اصطکاک کم بالاتر speed applications that still need seal level protection سایز بندی نمودار اندازه و ابعاد بلبرینگ شیار عمیق هر بلبرینگ شیار عمیق با سه اندازه گیری هسته توصیف می شود: قطر سوراخ، قطر خارجی و عرض. این سه عدد با هم نمودار ابعاد بلبرینگ را تشکیل می دهند که در برگه اطلاعات هر سازنده ظاهر می شود. جدول زیر یک نمودار اندازه بلبرینگ استاندارد برای رایج ترین سری های متریک است که 60 سری سبک اضافی، 62 سبک و 63 سری متوسط ​​را پوشش می دهد. شماره بلبرینگ سوراخ (میلی متر) قطر بیرونی (میلی متر) عرض (میلی متر) بار دینامیکی (kN) محدود کردن سرعت (گریس، دور در دقیقه) 6000 10 26 8 4.6 28000 6001 12 28 8 5.1 26000 6002 15 32 9 5.6 24000 6003 17 35 10 6.0 22000 6004 20 42 12 9.4 19000 6200 10 30 9 5.1 26000 6201 12 32 10 6.8 24000 6202 15 35 11 7.6 22000 6203 17 40 12 9.6 20000 6204 20 47 14 12.7 18000 6205 25 52 15 14.0 16000 6300 10 35 11 7.6 22000 6301 12 37 12 9.7 20000 6302 15 42 13 11.4 19000 6303 17 47 14 13.5 17000 6304 20 52 15 15.9 15000 شکل‌های بالا معرف مقادیر سطح کاتالوگ هستند که برای مقایسه کلی استفاده می‌شوند. همیشه قبل از سفارش، اندازه بلبرینگ و ابعاد بلبرینگ دقیق را با توجه به برگه اطلاعات سازنده فعلی تأیید کنید، زیرا رتبه بندی بار بین استانداردهای تولید کمی متفاوت است. رشد قطر خارجی به صورت سری، سوراخ 20 میلی متر مقایسه نحوه تغییر قطر بیرونی در سری های 60، 62 و 63 در همان اندازه سوراخ، از نمودار اندازه یاتاقان در بالا سری 6004 سری 6204 سری 6304 42 میلی متر 47 میلی متر 52 میلی متر نحوه خواندن نام بلبرینگ کدی مانند 6205-2RS-C3 اندازه ها و گزینه ها را در یک رشته بسته بندی می کند. جدا کردن آن باعث می شود که نمودار ابعاد کل یاتاقان برای آینده آسان تر شود. بخش کد معنی 62 سری و نوع، در اینجا یک بلبرینگ شیار عمیق سری سبک 05 کد سوراخ، در 5 ضرب کنید تا برحسب میلی متر حفره به دست آید، بنابراین 05 برابر با 25 میلی متر است 2RS مهر و موم لاستیکی در هر دو طرف نصب شده است C3 کلاس ترخیص داخلی، C3 از ترخیص استاندارد شل تر است مواد مواد Used to Build a Deep Groove Ball Bearing حلقه‌ها و گوی‌های یک بلبرینگ شیار عمیق استاندارد از فولاد آلیاژی کروم یاتاقان ساخته شده‌اند که معمولاً با گرید GCr15 است که از طریق سخت شدن تقریباً به 60 تا 64 HRC می‌رسد. این سختی به توپ کوچک اجازه می‌دهد تا وصله تماسی با چرخه‌های تنش مکرر را بدون تغییر شکل اداره کند. قفس ها معمولاً از فولاد مهر شده برای یاتاقان های سوراخ کوچکتر و برنج ماشینکاری شده یا پلیمرهای مهندسی شده برای یاتاقان های با سرعت بزرگتر یا بالاتر هستند. فولاد کروم، GCr15 مواد استاندارد برای اکثریت قریب به اتفاق بلبرینگ های شیار عمیق. سختی خوب، عمر خستگی خوب و هزینه کم آن را به عنوان پیش فرض در تجهیزات صنعتی و مصرفی تبدیل کرده است. فولاد ضد زنگ، 440 درجه سانتیگراد در مواردی استفاده می شود که رطوبت یا قرار گرفتن در معرض خورنده خفیف نگران کننده باشد، مانند خطوط فرآوری مواد غذایی، تجهیزات دریایی و ماشین آلات فضای باز. هیبرید سرامیکی توپ‌های نیترید سیلیکون همراه با حلقه‌های فولادی وزن و اصطکاک را بیشتر کاهش می‌دهند که در دوک‌های سرعت بالا و طراحی‌های تخصصی موتور الکتریکی استفاده می‌شوند. قفس پلاستیکی مهندسی شده جرم و اصطکاک قفس را در سرعت بالا کاهش می دهد، که در یاتاقان های موتور الکتریکی رایج است که باید در فواصل زمانی طولانی مدت کار کنند. برنامه های کاربردی بلبرینگ های شیار عمیق برای چه مواردی استفاده می شوند؟ پاسخ صادقانه به اینکه بلبرینگ های شیار عمیق برای چه چیزی استفاده می شوند تقریباً هر چیزی است که می چرخد. از آنجایی که این طرح بار شعاعی، رانش متوسط ​​در هر دو جهت و سرعت بالا را در یک قطعه فشرده و ارزان انجام می‌دهد، تقریباً در هر صنعتی که ماشین‌آلات می‌سازد، به پشتیبانی چرخشی تبدیل شد. صنعت مکان معمولی چرا بلبرینگ های شیار عمیق مناسب هستند؟ موتورهای الکتریکی پشتیبانی از محور انتهایی درایو و غیر درایو سرعت بالا، سر و صدای کم، حرارت کم اصطکاک خودرو دینام، پمپ آب، شفت گیربکس، زیر مجموعه هاب چرخ اندازه جمع و جور، قابل اعتماد تحت ارتعاش لوازم خانگی درام ماشین لباسشویی، فن، مخلوط کن، موتور وکیوم کم هزینه، کارکرد آرام، عمر طولانی گریس ماشین آلات کشاورزی گیربکس، شفت پمپ، غلطک نوار نقاله مقاوم در برابر گرد و غبار با انواع مهر و موم شده پنکه و پمپ صنعتی پشتیبانی از محور پروانه سرعت محدود کننده بالا, good axial capacity سیستم های نوار نقاله میل غلتکی و قرقره نصب ساده، محدوده اندازه گسترده ابزارهای برقی پشتیبانی از محور موتور و مرحله دنده پاکت کوچک، قابلیت سرعت بالا ماشین آلات نساجی دوک ها و میل های غلتکی دویدن دقیق، لرزش کم سهم تقاضای جهانی بلبرینگ شیار عمیق بر اساس استفاده نهایی توزیع گویا که برای جهت گیری کلی استفاده می شود، ارقام واقعی براساس منطقه و سال متفاوت است موتورهای الکتریکی خودرو لوازم خانگی تجهیزات صنعتی دیگر 28% 24% 19% 15% 14% انتخاب نحوه انتخاب بلبرینگ شیار عمیق مناسب ابعاد شفت و محفظه را تأیید کنید قطر شفت را برای اندازه سوراخ و سوراخ محفظه برای قطر بیرونی اندازه گیری کنید، سپس با نمودار اندازه یاتاقان برای لیست کوتاه شماره قطعات نامزد ارجاع دهید. محاسبه بار شعاعی و محوری نیروهای واقعی را که بلبرینگ در حین کار مشاهده خواهد کرد، از جمله هرگونه کشش تسمه یا نیروی مش دنده، نه فقط وزن ساکن مجموعه دوار، جمع کنید. سرعت مورد نیاز را بررسی کنید دور عملیاتی خود را با ستون سرعت محدود نمودار ابعاد بلبرینگ مقایسه کنید، سپس یک حاشیه ایمنی برای عمر گریس و دمای محیط اعمال کنید. نوع آب بندی را انتخاب کنید یاتاقان‌های باز را فقط در صورتی انتخاب کنید که سیستم روغن‌کاری کنترل شده دارید، در غیر این صورت 2RS یا ZZ را بر اساس گرد و غبار، رطوبت و مشخصات سرعت محیط انتخاب کنید. کلاس ترخیص کالا را انتخاب کنید فاصله استاندارد برای اکثر کارهای عمومی مناسب است، در حالی که فاصله C3 برای موتورهای الکتریکی که گرم کار می کنند و به فضای داخلی اضافی نیاز دارند، رایج است. درجه تحمل را تأیید کنید تحمل ABEC یا ISO P0 برای ماشین آلات عمومی مناسب است، در حالی که دوک های دقیق و تجهیزات با سرعت بالا به P6 یا محکم تر نیاز دارند. نصب و نگهداری نصب و نگهداری یک بلبرینگ شیار عمیق فشار نصب همیشه حلقه ای را که در حال نصب است فشار دهید، حلقه داخلی را هنگام نصب روی شفت و حلقه بیرونی را هنگام فشار دادن به محفظه فشار دهید، بنابراین هرگز نیرو از توپ ها عبور نمی کند. اتصالات به کمک گرما برای تداخل، گرم کردن یاتاقان تا حدود 80 تا 100 درجه سانتیگراد به آن اجازه می دهد بدون فشار روی شفت بلغزد، سپس با سرد شدن در جای خود جمع می شود. فاصله روغن کاری یاتاقان های آب بندی شده معمولاً مادام العمر روغن کاری می شوند، در حالی که یاتاقان های باز و محافظ در تجهیزات کار مداوم معمولاً هر سه تا دوازده ماه بسته به سرعت و دما نیاز به روغن کاری مجدد دارند. بررسی تراز شفت و محفظه باید در محدوده تحمل سازنده یاتاقان متحدالمرکز بمانند، زیرا ناهماهنگی بار را روی نوار باریکی از راه آهن متمرکز می کند و عمر خستگی را به شدت کاهش می دهد. حالت های رایج خرابی علامت علت احتمالی پیشگیری سنگ زنی یا زبری آلودگی داخل مسیر مسابقه به یک نوع مهر و موم شده تغییر دهید، آب بندی مسکن را بهبود بخشید گرم شدن بیش از حد بیش از حد چرب شده یا خیلی سفت راهنمای کمیت پر را دنبال کنید، تحمل مناسب را تأیید کنید پوسته پوسته شدن یا پوسته پوسته شدن خستگی ناشی از اضافه بار مداوم محاسبه بار را دوباره بررسی کنید، به یک سری ظرفیت بالاتر ارتقا دهید آثار زنگ زدگی در مسیر مسابقه ورود رطوبت یا رطوبت ذخیره سازی از بلبرینگ های مهر و موم شده استفاده کنید، در بسته بندی اصلی نگهداری کنید شل بودن، لغزش شفت شفت کم اندازه یا سوراخ مسکن فرسوده قبل از نصب، تلورانس را در برابر جداول مناسب ISO تأیید کنید منبع یابی از کجا می توان بلبرینگ های شیار عمیق را تهیه کرد ابعاد ثابت، درجه فولاد تأیید شده و عملیات حرارتی پایدار به اندازه اعداد چاپ شده در نمودار ابعاد یاتاقان اهمیت دارد. تامین‌کننده‌ای که خطوط آهنگری، تراشکاری، عملیات حرارتی و سنگ‌زنی خود را اجرا می‌کند، می‌تواند نسبت به یک شرکت بازرگانی که فقط یاتاقان‌ها را از منابع مختلط باز بسته‌بندی می‌کند، تلورانس و رتبه بار را به‌مراتب ثابت‌تر حفظ کند. Ningbo Zhenhai Hualei Bearing Co., Ltd. شرکت Ningbo Zhenhai Hualei Bearing، با مسئولیت محدود، بلبرینگ‌های شیار عمیق را در سری‌های 60، 62، و 63 به همراه انواع آب‌بندی باز، ZZ و 2RS تولید می‌کند که از یاتاقان‌های سوراخ ابزار کوچک تا یاتاقان‌های حفره‌ای متوسط صنعتی اندازه‌گیری می‌شوند. این شرکت یک گزینه عملی برای خریدارانی است که به اندازه یاتاقان قابل اعتماد، حجم عرضه پایدار و پشتیبانی برای تطبیق بلبرینگ بلبرینگ با نقشه موجود یا جایگزینی شماره قطعه منسوخ نیاز دارند. 60/62/63 پوشش سری در اندازه های استاندارد یاتاقان متریک باز / ZZ / 2RS گزینه های آب بندی در اکثر شماره های قطعه موجود است GCr15 فولاد یاتاقان کروم برای حلقه ها و توپ ها استفاده می شود پشتیبانی OEM کمک به تطبیق شماره قطعه با نقشه های موجود سوالات متداول سوالات متداول بلبرینگ شیار عمیق بلبرینگ شیار عمیق برای چه در تجهیزات روزمره استفاده می شود این یک شفت چرخشی در برابر بار شعاعی و رانش متوسط از طرف به پهلو را به طور همزمان پشتیبانی می کند، به همین دلیل است که در موتورها، پمپ ها، فن ها و درام های دستگاه به جای تجهیزات ساخته شده فقط برای رانش خالص یا بار شعاعی بسیار سنگین، نشان داده می شود. بلبرینگ های شیار عمیق در مقایسه با بلبرینگ های غلتکی برای چه مواردی استفاده می شوند بلبرینگ‌های شیار عمیق سرعت و اصطکاک کم را ترجیح می‌دهند، در حالی که بلبرینگ‌های غلتکی ظرفیت شعاعی بالاتری را در سرعت پایین‌تر دارند. بیشتر ماشین‌آلات عمومی از بلبرینگ‌های شیار عمیق استفاده می‌کنند مگر اینکه بار برای اندازه شافت موجود به طور غیرعادی سنگین باشد. چگونه اندازه بلبرینگ را از شماره قطعه بخوانم دو رقم آخر اکثر شماره‌های قطعه استاندارد، حفره را بر حسب میلی‌متر نشان می‌دهند که در پنج ضرب می‌شوند، و ارقام سری جلو، قطر خارجی و خانواده عرض را نشان می‌دهند، که هر دو در نمودار اندازه بلبرینگ استاندارد ذکر شده‌اند. آیا بلبرینگ شیار عمیق تک ردیفی می تواند جایگزین بلبرینگ دو ردیفه شود فقط در صورتی که بار شعاعی در محدوده رتبه بندی تک ردیف باشد. یک بلبرینگ شیار عمیق تک ردیفی ظرفیت شعاعی کمتری نسبت به واحد دو ردیفه در همان قطر خارجی دارد، بنابراین محاسبه بار باید همیشه قبل از تعویض مجدد بررسی شود. تفاوت بین بلبرینگ و بلبرینگ چیست؟ توپ یاتاقان یک کره فولادی جداگانه است که برای تعمیر یا روغن کاری مجدد فروخته می شود. بلبرینگ مجموعه کامل، حلقه‌ها، توپ‌ها و قفس با هم هستند و آماده نصب روی شفت هستند. یک بلبرینگ شیار عمیق چقدر دوام می آورد؟ عمر مفید به بار، سرعت، روانکاری و تراز بستگی دارد، اما یک بلبرینگ شیار عمیق که به درستی انتخاب شده و به درستی نصب شده است، در شرایط عادی صنعتی معمولاً چندین سال کار می کند قبل از اینکه مسیر مسابقه خستگی را نشان دهد. خلاصه نسخه کوتاه بلبرینگ شیار عمیق، کار روزمره ماشین‌های دوار است. شیار عمیق راهروی آن به یک قطعه فشرده و مقرون به صرفه اجازه می دهد تا بار شعاعی، بار محوری در هر دو جهت و سرعت چرخش بالا را همزمان حمل کند، به همین دلیل است که در طرح های بیشتری نسبت به هر نوع بلبرینگ دیگری ظاهر می شود. چه در حال خواندن نمودار اندازه بلبرینگ برای مطابقت با یک قطعه جایگزین، مقایسه گزینه‌های تک ردیفی و دو ردیفه، یا منابع تولید حجمی از تولیدکننده‌ای مانند Ningbo Zhenhai Hualei Bearing Co., Ltd.، همان اصل اساسی صادق است، عمق شیار ویژگی است، و هر چیز دیگری در مورد یاتاقان از آن ناشی می‌شود. .dgbb-wrap { --dgbb-primary: #1c50a2; --dgbb-primary-dark: #0f2f61; --dgbb-primary-mid: #2c6bc7; --dgbb-primary-tint: #eaf1fb; --dgbb-primary-tint2: #d3e2f7; --dgbb-steel: #6b7686; --dgbb-steel-light: #cfd6e0; --dgbb-accent: #e8862f; --dgbb-ink: #17202b; --dgbb-ink-soft: #45505f; --dgbb-line: #d8e0ec; --dgbb-white: #ffffff; font-family: 'Inter', -apple-system, BlinkMacSystemFont, sans-serif; color: var(--dgbb-ink); line-height: 1.7; width: 100%; box-sizing: border-box; } .dgbb-wrap * { box-sizing: border-box; } .dgbb-wrap h1, .dgbb-wrap h2, .dgbb-wrap h3 { font-family: 'Space Grotesk', 'Inter', sans-serif; color: var(--dgbb-primary-dark); line-height: 1.25; margin: 0 0 16px 0; } .dgbb-wrap p { margin: 0 0 16px 0; color: var(--dgbb-ink-soft); font-size: 16.5px; } .dgbb-wrap a { color: var(--dgbb-primary); } .dgbb-mono { font-family: 'JetBrains Mono', monospace; } /* ---------- Hero ---------- */ .dgbb-hero { background: linear-gradient(135deg, var(--dgbb-primary-dark) 0%, var(--dgbb-primary) 62%, var(--dgbb-primary-mid) 100%); border-radius: 22px; padding: 56px 48px; position: relative; overflow: hidden; color: #fff; } .dgbb-hero::before { content: ""; position: absolute; inset: 0; background-image: linear-gradient(rgba(255,255,255,0.06) 1px, transparent 1px), linear-gradient(90deg, rgba(255,255,255,0.06) 1px, transparent 1px); background-size: 34px 34px; opacity: 0.5; pointer-events: none; } .dgbb-hero-inner { position: relative; display: flex; gap: 48px; align-items: center; flex-wrap: wrap; } .dgbb-hero-text { flex: 1 1 420px; min-width: 300px; } .dgbb-eyebrow { display: inline-flex; align-items: center; gap: 8px; background: rgba(255,255,255,0.14); border: 1px solid rgba(255,255,255,0.3); color: #fff; font-family: 'JetBrains Mono', monospace; font-size: 12.5px; letter-spacing: 0.06em; text-transform: uppercase; padding: 6px 14px; border-radius: 999px; margin-bottom: 18px; } .dgbb-wrap .dgbb-hero h1 { color: #fff; font-size: 40px; font-weight: 700; margin-bottom: 18px; letter-spacing: -0.01em; } .dgbb-hero p.dgbb-lead { color: rgba(255,255,255,0.92); font-size: 18px; max-width: 640px; margin-bottom: 0; } .dgbb-hero-diagram { flex: 1 1 320px; min-width: 280px; display: flex; justify-content: center; } /* ---------- Body sections ---------- */ .dgbb-section { padding: 52px 4px; border-bottom: 1px solid var(--dgbb-line); } .dgbb-section:last-of-type { border-bottom: none; } .dgbb-kicker { font-family: 'JetBrains Mono', monospace; font-size: 12.5px; letter-spacing: 0.08em; text-transform: uppercase; color: var(--dgbb-primary); font-weight: 600; margin-bottom: 10px; } .dgbb-section h2 { font-size: 28px; font-weight: 700; } .dgbb-section h3 { font-size: 19px; font-weight: 600; margin-top: 28px; } .dgbb-answer-box { background: var(--dgbb-primary-tint); border-left: 4px solid var(--dgbb-primary); border-radius: 10px; padding: 22px 26px; margin: 20px 0 28px 0; } .dgbb-answer-box p { color: var(--dgbb-ink); font-size: 17px; margin-bottom: 0; } .dgbb-answer-box strong { color: var(--dgbb-primary-dark); } /* ---------- Two column grid ---------- */ .dgbb-grid-2 { display: grid; grid-template-columns: 1fr 1fr; gap: 24px; margin: 24px 0; } @media (max-width: 720px) { .dgbb-grid-2 { grid-template-columns: 1fr; } } .dgbb-card { background: #fff; border: 1px solid var(--dgbb-line); border-radius: 14px; padding: 22px 24px; } .dgbb-card h3 { margin-top: 0; color: var(--dgbb-primary-dark); font-size: 17px; } .dgbb-card p { margin-bottom: 0; font-size: 15.5px; } /* ---------- Component list ---------- */ .dgbb-component-list { list-style: none; margin: 0; padding: 0; display: grid; gap: 12px; } .dgbb-component-list li { display: flex; gap: 16px; align-items: flex-start; background: #fff; border: 1px solid var(--dgbb-line); border-radius: 12px; padding: 16px 18px; } .dgbb-component-num { flex: 0 0 auto; width: 32px; height: 32px; border-radius: 8px; background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-size: 13px; font-weight: 600; display: flex; align-items: center; justify-content: center; } .dgbb-component-list b { color: var(--dgbb-primary-dark); display: block; margin-bottom: 3px; } .dgbb-component-list span { color: var(--dgbb-ink-soft); font-size: 15px; } /* ---------- Tables ---------- */ .dgbb-table-scroll { overflow-x: auto; margin: 22px 0; border-radius: 12px; border: 1px solid var(--dgbb-line); } table.dgbb-table { border-collapse: collapse; width: 100%; font-size: 15px; background: #fff; } table.dgbb-table tr.dgbb-thd td, table.dgbb-table tr.dgbb-thd th { background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-weight: 600; font-size: 12.5px; letter-spacing: 0.03em; text-transform: uppercase; text-align: left; padding: 13px 16px; white-space: nowrap; } table.dgbb-table td, table.dgbb-table th { padding: 12px 16px; text-align: left; border-bottom: 1px solid var(--dgbb-line); color: var(--dgbb-ink-soft); } table.dgbb-table tr:last-child td { border-bottom: none; } table.dgbb-table tr:nth-child(even):not(.dgbb-thd) { background: #f8fafd; } table.dgbb-table td.dgbb-num { font-family: 'JetBrains Mono', monospace; color: var(--dgbb-primary-dark); font-weight: 600; } /* ---------- Chart blocks ---------- */ .dgbb-chart-block { background: #fff; border: 1px solid var(--dgbb-line); border-radius: 16px; padding: 28px 30px 20px 30px; margin: 24px 0; } .dgbb-chart-title { font-family: 'Space Grotesk', sans-serif; font-weight: 600; font-size: 16px; color: var(--dgbb-primary-dark); margin-bottom: 4px; } .dgbb-chart-sub { font-size: 13.5px; color: var(--dgbb-steel); margin-bottom: 18px; } /* ---------- Ordered steps ---------- */ .dgbb-steps { counter-reset: dgbb-step; list-style: none; margin: 0; padding: 0; } .dgbb-steps li { counter-increment: dgbb-step; position: relative; padding: 4px 0 24px 46px; border-left: 2px solid var(--dgbb-primary-tint2); margin-left: 15px; } .dgbb-steps li:last-child { border-left-color: transparent; padding-bottom: 4px; } .dgbb-steps li::before { content: counter(dgbb-step); position: absolute; left: -17px; top: 0; width: 32px; height: 32px; border-radius: 50%; background: var(--dgbb-primary); color: #fff; font-family: 'JetBrains Mono', monospace; font-weight: 600; font-size: 13px; display: flex; align-items: center; justify-content: center; } .dgbb-steps b { color: var(--dgbb-primary-dark); display: block; margin-bottom: 4px; font-size: 16px; } .dgbb-steps p { margin-bottom: 0; } /* ---------- Tags / pills ---------- */ .dgbb-pill-row { display: flex; flex-wrap: wrap; gap: 10px; margin: 18px 0; } .dgbb-pill { background: var(--dgbb-primary-tint); color: var(--dgbb-primary-dark); border: 1px solid var(--dgbb-primary-tint2); padding: 7px 14px; border-radius: 999px; font-size: 13.5px; font-weight: 600; } /* ---------- FAQ ---------- */ .dgbb-faq-item { border: 1px solid var(--dgbb-line); border-radius: 12px; padding: 20px 22px; margin-bottom: 14px; background: #fff; } .dgbb-faq-item h3 { margin: 0 0 8px 0; font-size: 16.5px; color: var(--dgbb-primary-dark); } .dgbb-faq-item p { margin-bottom: 0; font-size: 15px; } /* ---------- Callout / company panel ---------- */ .dgbb-company-panel { background: linear-gradient(120deg, var(--dgbb-primary-dark), var(--dgbb-primary)); border-radius: 20px; padding: 40px 42px; color: #fff; position: relative; overflow: hidden; } .dgbb-company-panel::after { content: ""; position: absolute; right: -60px; top: -60px; width: 220px; height: 220px; border-radius: 50%; border: 1px solid rgba(255,255,255,0.18); } .dgbb-company-panel::before { content: ""; position: absolute; right: -10px; top: -10px; width: 140px; height: 140px; border-radius: 50%; border: 1px solid rgba(255,255,255,0.18); } .dgbb-company-panel h2 { color: #fff; } .dgbb-company-panel p { color: rgba(255,255,255,0.9); } .dgbb-company-grid { display: grid; grid-template-columns: repeat(4, 1fr); gap: 18px; margin-top: 26px; position: relative; } @media (max-width: 780px) { .dgbb-company-grid { grid-template-columns: repeat(2, 1fr); } } .dgbb-company-stat { background: rgba(255,255,255,0.1); border: 1px solid rgba(255,255,255,0.22); border-radius: 12px; padding: 16px 18px; } .dgbb-company-stat b { display: block; font-family: 'Space Grotesk', sans-serif; font-size: 24px; margin-bottom: 4px; } .dgbb-company-stat span { font-size: 13px; color: rgba(255,255,255,0.85); } /* ---------- Divider label ---------- */ .dgbb-note { font-size: 13.5px; color: var(--dgbb-steel); border-top: 1px dashed var(--dgbb-line); padding-top: 12px; margin-top: 18px; } .dgbb-wrap ul.dgbb-plain { margin: 0 0 16px 0; padding-left: 20px; color: var(--dgbb-ink-soft); } .dgbb-wrap ul.dgbb-plain li { margin-bottom: 8px; font-size: 16px; }

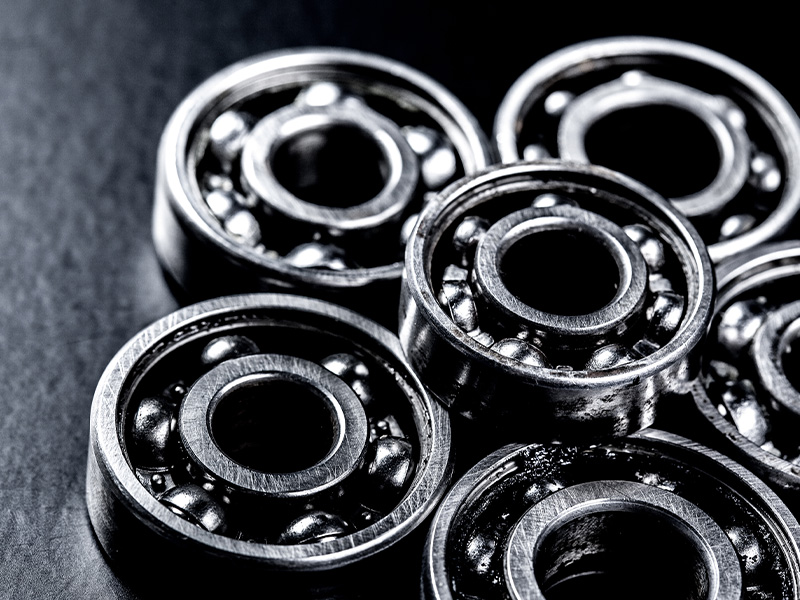

پاسخ مستقیم یاتاقان‌های کوچک، معمولاً از حدود 1 میلی‌متر تا 30 میلی‌متر در قطر بیرونی، اجزایی هستند که به ساخت دقیق اجازه می‌دهند تا تلورانس‌های چرخشی محکم را در فضاهای فشرده حفظ کنند. عملکرد آنها بیش از همه به چهار عامل بستگی دارد: دقت هندسه راه آهن، درجه توپ یا غلتک، مواد قفس، و حفظ روغن کاری . این چهار مورد را درست بگیرید و یک یاتاقان کوچک از اندازه خود بهتر عمل می کند و ده ها هزار ساعت در داخل دستگاه های پزشکی، مفاصل رباتیک، ابزارهای نوری و میکرو موتورها کار می کند. 1 تا 30 میلی متر محدوده قطر خارجی معمولی به عنوان اندازه کوچک طبقه بندی می شود ABEC 7 تا 9 نمرات دقیق رایج مورد استفاده در بلبرینگ های کلاس ابزار ± 0.5 تا 2 میکرون تحمل گردی راهروی معمولی در درجه های دقت بالا 30000 ساعت عمر سرویس قابل دستیابی در برنامه های کاربردی مشخص شده مناسب چه چیزی به عنوان یک بلبرینگ با اندازه کوچک واجد شرایط است تعریف کلاس اندازه قبل از بحث در مورد انتخاب های مهندسی در اصطلاحات تولید، الف بلبرینگ سایز کوچک به طور کلی به بلبرینگ های المنت نورد با قطر بیرونی زیر 30 میلی متر اشاره دارد و در بسیاری از کاتالوگ ها این طبقه بندی به یاتاقان هایی با سوراخ کمتر از 10 میلی متر محدود می شود. در زیر این آستانه، مهندسان اغلب از اصطلاح یاتاقان مینیاتوری استفاده می کنند و کمتر از حدود 3 میلی متر در قطر بیرونی، اصطلاح بلبرینگ ابزار یا میکرو بلبرینگ به کار می رود. این تمایز اهمیت دارد زیرا فیزیک تماس غلتشی در مقیاس کوچک تغییر می کند. عیوب پرداخت سطحی که در یک یاتاقان 100 میلی متری نامربوط است، در یک یاتاقان 5 میلی متری به نسبت قابل توجه می شود. خراش با عمق 0.3 میکرون یک خطای گرد کردن یک یاتاقان صنعتی بزرگ است، اما در یک بلبرینگ مینیاتوری می تواند عمر خستگی را به میزان قابل توجهی کاهش دهد. به همین دلیل است که تولید بلبرینگ‌های کوچک به ساخت ابزار دقیق نزدیک‌تر از ماشین‌کاری صنعتی سنگین است. راه دیگر برای درک کلاس اندازه از طریق نسبت بین ضخامت دیوار و بار است. یک یاتاقان صنعتی بزرگ دارای ضخامت دیواره حلقه سخاوتمندانه نسبت به بارهایی است که حمل می کند، که به فولاد اتاق می دهد تا تغییرات جزئی تولید را بدون تأثیر قابل اندازه گیری بر دقت اجرا جذب کند. یک یاتاقان کوچک دارای حلقه‌های نسبتاً نازکی است، بنابراین هرگونه تغییر در عملیات حرارتی، فشار آسیاب یا تمیزی مواد خام مستقیماً در قسمت نهایی ظاهر می‌شود. مهندسانی که از طراحی با یاتاقان‌های بزرگ به طراحی با یاتاقان‌های کوچک حرکت می‌کنند، اغلب باید در مفروضات مربوط به واریانس قابل قبول تجدید نظر کنند، زیرا تلورانس‌هایی که قبلاً به عنوان نویز پس‌زمینه تلقی می‌شدند به متغیرهای طراحی اولیه تبدیل می‌شوند. یاتاقان‌های سایز کوچک نیز غیرمعمول هستند زیرا قیمت کاتالوگ آنها پیش‌بینی‌کننده ضعیفی از ارزش مهندسی است. یک یاتاقان مینیاتوری با قیمت چند دلار می‌تواند تنها مؤلفه‌ای باشد که تعیین می‌کند آیا کل ابزار جراحی کالیبراسیون را انجام می‌دهد، در حالی که یک یاتاقان بسیار بزرگ‌تر و گران‌تر در جای دیگری در همان دستگاه ممکن است نیاز به تحمل بسیار کمتری داشته باشد. به همین دلیل است که به تیم‌های تدارکاتی در تولید دقیق توصیه می‌شود ابتدا یاتاقان‌های کوچک را بر اساس نیاز عملکرد و در مرحله دوم بر اساس هزینه واحد مشخص کنند. اجزای اصلی و نقش های مهندسی آنها هر قسمت عملکرد مشخصی در عملکرد کلی بلبرینگ دارد 1 حلقه های داخلی و خارجی سطوح راهروی را که عناصر نورد روی آن حرکت می کنند فراهم کنید. گرد بودن حلقه و هندسه شیار راهرو مستقیماً دقت قابل دستیابی بلبرینگ تمام شده را تنظیم می کند. 2 عناصر نورد توپ ها یا غلتک های استوانه ای کوتاه که بار را بین حلقه ها حمل می کنند. کروییت و تطابق قطر در یک مجموعه کامل از توپ ها رفتار ارتعاش و نویز را تعیین می کند. 3 قفس یا نگهدارنده عناصر غلتشی را در فاصله یکنواخت نگه می دارد و از تماس بین آنها جلوگیری می کند. انتخاب مواد قفس بر حداکثر سرعت، تحمل دما و نویز صوتی تأثیر می گذارد. 4 مهر و موم یا سپر مسیر داخلی را از آلودگی محافظت کنید و روان کننده را حفظ کنید. مهر و موم های تماسی اصطکاک را اضافه می کنند اما آب بندی را بهبود می بخشند. سپرهای غیر تماسی اصطکاک را کاهش می دهند اما اجازه ورود بیشتر را می دهند. 5 روان کننده لایه روغن یا گریس که سطوح نورد را جدا کرده و سایش را کاهش می دهد. در یاتاقان‌های کوچک حجم روان‌کننده بسیار کم است، بنابراین حفظ و پایداری آن به عوامل طراحی حیاتی تبدیل می‌شود. 6 حلقه یا فلنج ضربه بزنید در انواع فلنجی برای ساده‌سازی تراز مسکن استفاده می‌شود، یک ویژگی مهم زمانی که مجموعه اطراف خود دارای تلرانس‌های موقعیتی بسیار تنگ است. مواد مورد استفاده در تولید بلبرینگ های کوچک انتخاب مواد، ظرفیت بار، مقاومت در برابر خوردگی و هزینه را کاهش می دهد مواد استفاده معمولی ویژگی کلید فولاد کروم گرید 52100 بلبرینگ های کوچک برای دستگاه های صنعتی و مصرفی عمومی سختی بالا و عمر خستگی خوب با هزینه متوسط فولاد ضد زنگ، درجه 440C ابزار پزشکی، تجهیزات پردازش مواد غذایی، تجهیزات دریایی مقاومت در برابر خوردگی در محیط های مرطوب یا شستشو سرامیک نیترید سیلیکون دوک های سرعت بالا، تجهیزات حمل و نقل نیمه هادی عناصر نورد با چگالی کم، سختی بالا و غیر رسانا کامپوزیت های پلیمری یا پلاستیکی وسایل پزشکی یکبار مصرف، محصولات مصرفی سبک وزن هزینه کم، ایمنی در برابر خوردگی، اما کاهش ظرفیت بار حلقه های آلیاژ تیتانیوم محرک های هوافضا و مجموعه های حیاتی وزن نسبت استحکام به وزن بالا با مقاومت در برابر خوردگی خوب کلاس های تحمل دقیق و استانداردهای ساخت چگونه سیستم های درجه بندی بین المللی دقت قابل دستیابی را تعریف می کنند دو سیستم درجه بندی بر مشخصات یاتاقان های سایز کوچک غالب هستند: مقیاس ABEC که به طور گسترده در آمریکای شمالی استفاده می شود و کلاس های تحمل ISO 492 که در سطح بین المللی استفاده می شود. هر دو درجه یاتاقان ها بر اساس میزان دقیق دقت ابعاد و عملکرد در طول ساخت کنترل می شوند. اعداد بالاتر نشان دهنده تحمل شدیدتر است و جهش بین درجات خطی نیست. جابجایی از ABEC 5 به ABEC 7 می تواند به معنای کاهش انحراف گردی مسیر مسابقه تقریباً به نصف باشد. انتخاب درجه همیشه باید به جای اینکه بر اساس عادت انتخاب شود، به بودجه ریزش خاصی در مجموعه اطراف بازگردد. گیربکسی که فقط نیاز دارد گشتاور را به آرامی در سرعت متوسط ​​منتقل کند، به ندرت از پرداخت تلورانس های ABEC 9 سود می برد، زیرا خود توری دنده خطای موقعیتی بیشتری نسبت به بلبرینگ ایجاد می کند. در مقابل، هد اسکن نوری یا ژیروسکوپ تقریباً هیچ بودجه تحملی برای مصرف بلبرینگ ندارد، بنابراین مشخص کردن هر چیزی زیر ABEC 7 از همان ابتدا طراحی ناموفق را تضمین می کند. تطبیق درجه با نیاز واقعی، به جای پیش‌فرض به بالاترین کلاس موجود، یکی از رایج‌ترین تصمیم‌های صرفه‌جویی در هزینه برای مهندس طراح است که با یاتاقان‌های کوچک کار می‌کند. همچنین شایان ذکر است که درجه تحمل دقت ابعادی و دویدن را پوشش می‌دهد، اما لزوماً فاصله داخلی، سطح سطح شیار راهرو یا عملکرد نویز را پوشش می‌دهد. دو یاتاقان ساخته شده به یک درجه ABEC از تولید کنندگان مختلف می توانند تحت بار متفاوت رفتار کنند زیرا کلاس فاصله داخلی، درجه توپ و طراحی قفس به طور جداگانه مشخص شده است. بنابراین، یک مشخصات کامل کوچک یاتاقان، درجه تحمل را در کنار کلاس فاصله داخلی، که معمولاً به صورت C2 تا C5 بیان می‌شود، و درجه توپ را که معمولاً در مقیاس G بیان می‌شود، فهرست می‌کند، جایی که عدد کمتر نشان‌دهنده یک توپ گردتر و با اندازه دقیق‌تر است. درجه ABEC معادل ISO برنامه معمولی ABEC 1 کلاس 0 ماشین آلات صنعتی عمومی، برنامه های کاربردی با سرعت پایین ABEC 3 کلاس 6 موتورهای الکتریکی، پمپ ها و تجهیزات چرخشی با سرعت متوسط ABEC 5 کلاس 5 اتصالات رباتیک، گیربکس های دقیق، مکانیسم های دوربین ABEC 7 کلاس 4 ابزارهای جراحی، هندپیس های دندانپزشکی، سرهای اسکن نوری ABEC 9 کلاس 2 ژیروسکوپ، دوک های سرعت بالا، ابزار اندازه گیری نحوه تولید بلبرینگ های کوچک نمای گام به گام از فرآیند پشت دقت سطح میکرون تولید یک یاتاقان با اندازه کوچک تا تلورانس های درجه دقیق شامل کنترل فرآیند بسیار بیشتری نسبت به اندازه فیزیکی آن است. دنباله زیر گردش کار عمومی مورد استفاده در اکثر تولید کنندگان بلبرینگ های دقیق را منعکس می کند، اگرچه مراحل دقیق بسته به خط تولید و سیستم کیفیت داخلی متفاوت است. انتخاب مواد اولیه استوک میله یا استوک سیم برای خلوص شیمیایی و تمیزی داخلی انتخاب می‌شود، زیرا اجزاء در فولاد زمانی که قطعه تحت بار تماس غلتشی قرار می‌گیرد به نقاط شروع خستگی تبدیل می‌شوند. چرخش و شکل گیری. حلقه ها نزدیک به شکل نهایی چرخانده می شوند و توپ ها یا غلتک ها از سیم یا صفحات خالی با استفاده از عملیات سرد کردن دقیق یا سنگ زنی تشکیل می شوند. عملیات حرارتی حلقه‌ها و عناصر نورد معمولاً در محدوده 58 تا 65 در مقیاس Rockwell C سخت می‌شوند، سپس برای کاهش تنش داخلی و در عین حال حفظ سختی، تعدیل می‌شوند. سنگ زنی. سطوح راهرو، سوراخ‌ها و قطرهای بیرونی تا تقریباً بعد نهایی آسیاب می‌شوند. این مرحله بیشتر گردی و پرداخت سطح را ایجاد می کند که بعداً درجه تحمل را تعیین می کند. لپ زدن و سنگ زنی. یک پاس نهایی فوق العاده نهایی، ناهمواری سطح در مسیر مسابقه را به سطحی شبیه به آینه کاهش می دهد، که اصطکاک را کاهش می دهد و عمر خستگی را افزایش می دهد. مرتب سازی توپ یا غلتکی. عناصر نورد اندازه گیری و به گروه های قطری در کسری از میکرون طبقه بندی می شوند، به طوری که هر عنصر در یک یاتاقان تمام شده با تحمل درجه مورد نیاز مطابقت دارد. مونتاژ. حلقه ها، عناصر نورد و قفس در یک محیط کنترل شده، اغلب یک اتاق تمیز برای درجه های دقیق تر، مونتاژ می شوند تا از آلودگی ذرات جلوگیری شود. روغن کاری و آب بندی. گریس یا روغن به مقدار اندازه گیری شده اعمال می شود و در صورت نیاز طرح، مهر و موم ها یا سپرها در جای خود فشرده می شوند. بازرسی نهایی یاتاقان‌های تکمیل‌شده برای خروج شعاعی و محوری، امضای نویز، گشتاور و انطباق ابعادی قبل از رهاسازی بررسی می‌شوند. انواع متداول بلبرینگ های کوچک تطبیق هندسه یاتاقان با جهت بار و نیاز حرکت بلبرینگ شیار عمیق بارهای محوری ترکیبی شعاعی و سبک را کنترل می کند و انتخاب پیش فرض برای موتورهای کوچک، فن ها و محورهای چرخان عمومی است. بلبرینگ تماس زاویه ای برای بارهای محوری بالاتر طراحی شده‌اند و معمولاً در مجموعه‌هایی در داخل دوک‌های دقیق که کنترل پیش‌بار اهمیت دارد، جفت می‌شوند. بلبرینگ فلنجی مینیاتوری یک فلنج حلقه بیرونی اضافه کنید که یاتاقان را مستقیماً در یک سوراخ محفظه بدون شانه قرار می دهد و مجموعه های فشرده را ساده می کند. بلبرینگ های بخش نازک یک مقطع کوچک را نسبت به قطر سوراخ نگه دارید، که در جایی مفید است که فضای شعاعی محدود است اما هنوز سوراخ بزرگتر مورد نیاز است. رولبرینگ سوزنی از غلتک های استوانه ای نازک برای به حداکثر رساندن ظرفیت بار در یک پوشش شعاعی بسیار محدود استفاده کنید. بلبرینگ ابزار در کوچکترین انتهای محدوده اندازه، اغلب کمتر از 3 میلی متر در قطر بیرونی قرار می گیرند، و به طور پیش فرض برای درجه تحمل ابزار ساخته شده اند. برنامه های کاربردی در سراسر صنایع ساخت دقیق جایی که دقت چرخشی فشرده به یک نیاز طراحی تبدیل می شود تجهیزات پزشکی رباتیک و اتوماسیون اپتیک و تصویربرداری محرک های هوافضا تجهیزات نیمه هادی لوازم الکترونیکی مصرفی میکرو موتورها ابزار دندانپزشکی و جراحی در دستگاه‌های پزشکی، یاتاقان‌های کوچک از مته‌های جراحی، هندپیس‌های دندانپزشکی و مکانیسم‌های پمپ تزریق پشتیبانی می‌کنند، جایی که هم دقت ابعادی و هم مواد زیست سازگار به طور همزمان مورد نیاز است. در رباتیک، مراحل دنده محرک هارمونیک و ماژول های مفصلی به جفت یاتاقان های تماس زاویه ای تکیه می کنند تا در عین حال که محفظه مفصل را فشرده نگه می دارند، عکس العمل را از بین می برند. در اپتیک و تصویربرداری، یاتاقان‌های کوچک مکانیسم‌های فوکوس لنز و آینه‌های اسکن را هدایت می‌کنند، جایی که حتی چند میکرون خروجی می‌تواند وضوح تصویر را به وضوح کاهش دهد. تجهیزات حمل و نقل نیمه هادی به طور خاص از یاتاقان های کوچک هیبریدی سرامیکی استفاده می کنند زیرا یاتاقان های فولادی استاندارد آلودگی ذرات را وارد یک فرآیند اتاق تمیز می کنند. محرک‌های هوافضا از یاتاقان‌های کوچک در داخل مکانیزم‌های درایو فلپ و اسلت، سطوح کنترل پرواز، و مجموعه‌های گیمبال دوربین نصب‌شده بر روی پهپادها و ماهواره‌ها استفاده می‌کنند، جایی که نیاز ترکیبی برای وزن کم، عملکرد محدوده دمایی وسیع، و عمر طولانی بدون مراقبت، انتخاب مواد را به حلقه‌های آلیاژ تیتانیوم یا ضدزنگ با درجه بالا محدود می‌کند. تولیدکنندگان لوازم الکترونیکی مصرفی از یاتاقان‌های مینیاتوری در داخل ماژول‌های فوکوس خودکار دوربین، دوک‌های درایو دیسک سخت و فن‌های خنک‌کننده کوچک استفاده می‌کنند، برنامه‌هایی که فشار هزینه واحد بالاست، اما برای جلوگیری از نویز یا لرزش شنیداری در دستگاه‌های دستی یا رومیزی، همچنان حداقل دقت کار لازم است. عوامل هزینه و کل هزینه مالکیت چرا پایین ترین قیمت واحد به ندرت کمترین هزینه کل را ایجاد می کند قیمت واحد برای یک یاتاقان با اندازه کوچک عمدتاً بر اساس درجه تحمل، مواد و حجم تولید تعیین می شود. حرکت از یک بلبرینگ فولادی کروم درجه استاندارد به یک معادل هیبریدی ضد زنگ یا سرامیکی می‌تواند قیمت واحد را با حاشیه زیادی افزایش دهد و حرکت از درجه تحمل متوسط ​​به یاتاقان درجه ابزار افزایش بیشتری به دلیل مراحل سنگ‌زنی، مرتب‌سازی و بازرسی اضافی مورد نیاز است. با این حال، قیمت واحد تنها یک جزء از هزینه کل در یک زمینه تولید دقیق است. محرک هزینه بزرگتر اغلب پایین دست است. یاتاقان مشخص شده کمتر از درجه دقیق مورد نیاز می تواند باعث شود که کل یک زیرمجموعه در کالیبراسیون نهایی ناموفق باشد و هزینه دوباره کاری را ایجاد کند که بسیار بیشتر از صرفه جویی در خود یاتاقان است. در تولید دستگاه‌های پزشکی، یک عدم انطباق مربوط به یاتاقان که در اواخر تولید کشف می‌شود، می‌تواند باعث بررسی کامل کیفیت دسته‌ای شود. به همین دلیل، تولیدکنندگان دقیق عموماً انتخاب بلبرینگ کوچک را ابتدا به عنوان یک تصمیم قابلیت اطمینان و در مرحله بعد تصمیم خرید می‌دانند، و بسیاری از آنها فهرست تأمین‌کنندگان تأیید شده را به‌طور خاص برای جلوگیری از تغییر بین قطعات اسمی معادل از منابع مختلف حفظ می‌کنند. هزینه کل مالکیت نیز به فاصله زمانی خدمات بستگی دارد. یک یاتاقان مینیاتوری دائمی مهر و موم شده با روان کننده با عمر طولانی ممکن است در جلو بیشتر از یک یاتاقان باز که نیاز به روغن کاری مجدد دوره ای دارد، هزینه داشته باشد، اما اگر مونتاژ پس از مونتاژ نهایی غیرقابل دسترس باشد، همانطور که در دستگاه های پزشکی مهر و موم شده یا لوازم الکترونیکی مصرفی مهر و موم شده معمول است، بلبرینگ مهر و موم شده تنها گزینه ای است که از جداسازی قطعات پرهزینه بعدی محصول جلوگیری می کند. معیارهای انتخاب برای مهندسان یک چک لیست عملی برای تعیین بلبرینگ با اندازه کوچک مناسب ابتدا جهت بارگذاری تأیید کنید که آیا برنامه بار شعاعی خالص، بار شعاعی و محوری ترکیبی یا بار لحظه ای اعمال می کند، زیرا این تصمیم به تنهایی بسیاری از هندسه های نامناسب را قبل از در نظر گرفتن هر عامل دیگری حذف می کند. عامل انتخاب سوال برای پاسخ چرا اهمیت دارد رتبه بندی سرعت حداکثر دور در دقیقه عملیاتی چقدر است مواد قفس و نوع روان کننده هر دو سقف سرعت سختی را تعیین می کنند محیط زیست آیا رطوبت، قرار گرفتن در معرض مواد شیمیایی یا خلاء وجود دارد؟ نوع مهر و موم و اینکه آیا ضد زنگ یا سرامیکی مورد نیاز است را تعیین می کند درجه دقیق مونتاژ چقدر می تواند ریزش را تحمل کند کلاس ABEC یا ISO و در نتیجه هزینه واحد پایه را تنظیم می کند پاکت فضایی چه سوراخ، قطر بیرونی و عرض از نظر فیزیکی مناسب است تغییرات کوچک در عرض می تواند ظرفیت بار را به طور قابل توجهی تغییر دهد زندگی مورد انتظار چند ساعت کار قبل از سرویس مورد نیاز است انتخاب روانکار و امکان پذیر بودن روانکاری مجدد را هدایت می کند روند بازار و داده های رشد محرک های تقاضا که زنجیره های تامین یاتاقان های کوچک را تغییر شکل می دهند تقاضا برای یاتاقان‌های کوچک با رشد دستگاه‌های پزشکی کم تهاجمی، روباتیک مشارکتی و لوازم الکترونیکی مصرفی فشرده از نزدیک دنبال شده است. تحلیل‌های صنعتی که بخش مینیاتوری و یاتاقان‌های کوچک را پوشش می‌دهد به طور مداوم به نرخ رشد ترکیبی سالانه در اواسط یک رقمی در دهه جاری اشاره کرده است، با رشد بازارهای پایانی پزشکی و روباتیک سریع‌تر از میانگین بخش، زیرا هر دو حوزه همچنان ردپای دستگاه را کاهش می‌دهند و در عین حال الزامات عملکرد را افزایش می‌دهند. روند دوم، تغییر تدریجی به سمت ساخت هیبریدی سرامیکی در یاتاقان های کوچک برای تجهیزات تولید نیمه هادی و الکترونیک است که به دلیل نیاز به حذف تولید ذرات فلزی و کاهش هدایت الکتریکی از طریق یاتاقان انجام می شود. روند سوم افزایش استفاده از سیستم‌های روغن‌کاری بدون پوشش و بدون نیاز به تعمیر و نگهداری است، زیرا بسیاری از کاربردهای کوچک یاتاقان به‌طور دائم آب‌بندی می‌شوند و پس از نصب نمی‌توانند مجدداً روغن کاری شوند. الگوهای عرضه منطقه ای نیز در حال تغییر هستند. سهم قابل‌توجهی از تولید بلبرینگ‌های کوچک در بین تعداد کمی از تولیدکنندگان مستقر در ژاپن، آلمان، سوئیس و ایالات متحده متمرکز است، به‌ویژه در بالاترین درجه‌های دقیق که زیرساخت کنترل فرآیند و بازرسی مانعی اساسی برای ورود است. در همان زمان، تولیدکنندگان در مناطق دیگر ظرفیت یاتاقان‌های کوچک درجه تحمل متوسط ​​را با هدف لوازم الکترونیکی مصرفی و اتوماسیون صنعتی عمومی افزایش داده‌اند، جایی که رقابت در هزینه بیش از دقت درجه ابزار اهمیت دارد. خریدارانی که یاتاقان‌های کوچک را برای کاربردهای پزشکی یا هوافضا تأمین می‌کنند، معمولاً بدون توجه به تفاوت هزینه واحد، تولیدکنندگان دقیق را مشخص می‌کنند، زیرا الزامات صلاحیت تأمین‌کننده و قابلیت ردیابی در آن صنایع، مجموعه منابع قابل قبول را محدود می‌کند. سوالات متداول مهندسی پاسخ های کوتاه به سوالاتی که تیم های طراحی اغلب می پرسند سوال پاسخ کوتاه آیا می توان یک یاتاقان کوچک را پس از نصب مجدداً روغن کاری کرد انواع باز و محافظ به طور کلی می تواند باشد. بلبرینگ‌های مینیاتوری کاملاً مهر و موم شده معمولاً بدون جداسازی امکان‌پذیر نیستند، بنابراین به عنوان اجزای آب بندی شده زندگی می‌شوند. آیا درجه بالاتر ABEC یا ISO همیشه به معنای طول عمر بیشتر است؟ نه مستقیم. درجه دقیق دقت اجرا را کنترل می کند، در حالی که عمر خستگی بیشتر توسط بار، سرعت، روغن کاری و تمیزی مواد کنترل می شود. آیا بلبرینگ های کوچک هیبریدی سرامیکی جایگزین مستقیم یاتاقان های فولادی هستند در بسیاری از موارد بله، اما تناسب محفظه، پیش بارگذاری و سازگاری روان کننده باید قبل از تعویض مجدداً بررسی شود زیرا توپ های سرامیکی تحت بار متفاوت رفتار می کنند. چه چیزی باعث خرابی زودرس در یاتاقان های کوچک می شود ورود آلودگی و نیروی نصب نامناسب دو عامل ریشه ای رایج هستند که در تجزیه و تحلیل های دقیق خرابی تولید گزارش شده اند. ملاحظات نگهداری و عمر سرویس عوامل عملی که تعیین می کنند یک یاتاقان کوچک واقعا چقدر دوام می آورد کنترل آلودگی در مقیاس کوچک اهمیت بیشتری دارد، زیرا ذره ای که در یک یاتاقان بزرگ ناچیز است می تواند از نظر اندازه با ضخامت فیلم راه آهن در یک یاتاقان مینیاتوری قابل مقایسه باشد. روان کننده migration می تواند در طول زمان در یاتاقان های مینیاتوری مهر و موم شده رخ دهد، بنابراین فرمولاسیون گریس با نرخ خونریزی کم برای کاربردهای طولانی مدت ترجیح داده می شود. جابجایی در حین نصب باید از اعمال نیرو از طریق عناصر نورد خودداری شود، زیرا حلقه های کوچک یاتاقان را می توان به طور دائم با اتصالات فشاری ناهموار مشخص کرد. عدم تطابق انبساط حرارتی زمانی که مجموعه در محدوده دمایی وسیعی کار می‌کند، باید بین یاتاقان و محفظه آن بررسی شود، زیرا تناسب‌هایی که در دمای اتاق صحیح هستند ممکن است در دمای کار خیلی سفت یا شل شوند. نظارت بر لرزش در مجموعه‌های با ارزش بالاتر می‌توانند خستگی زودهنگام راه آهن را قبل از انتشار خرابی به اجزای اطراف تشخیص دهند. خوراکی های کلیدی بلبرینگ های کوچک به سادگی نسخه های کوچک یاتاقان های صنعتی بزرگ نیستند. طراحی، انتخاب مواد و کنترل تحمل آنها از منطق ساخت ابزار دقیق پیروی می کند، جایی که دقت سطح میکرون به جای ارتقاء، انتظار پایه است. تعریف سایز: قطر بیرونی معمولاً کمتر از 30 میلی متر است و یاتاقان های درجه ابزار کمتر از 3 میلی متر هستند. محرک های عملکرد: هندسه راه آهن، درجه عنصر نورد، مواد قفس، و حفظ روانکاری عملکرد دنیای واقعی را بیش از هر شماره مشخصات واحد کنترل می کند. مواد choice: فولاد کروم برای استفاده عمومی، ضد زنگ برای محیط های خورنده، و هیبرید سرامیکی برای فرآیندهای حساس به سرعت بالا یا آلودگی. درجه تحمل: کلاس های ABEC و ISO باید با بودجه خروجی واقعی مونتاژ مطابقت داشته باشند، نه اینکه به طور پیش فرض در بالاترین درجه موجود انتخاب شوند. چشم انداز رشد: دستگاه های پزشکی، رباتیک و تجهیزات نیمه هادی همچنان تقاضا را برای راه حل های با دقت بالاتر و کوچکتر افزایش می دهند. درس مهم برای مهندسان و خریداران به طور یکسان این است که یک یاتاقان با اندازه کوچک باید با همان دقتی که برای سایر اجزای ابزار دقیق اعمال می شود مشخص شود. در نظر گرفتن آن به عنوان یک کالای انتخاب شده از یک کاتالوگ به تنهایی بر اساس اندازه سوراخ، رایج ترین منبع مشکلات قابلیت اطمینان پایین دستی در مجموعه های دقیق فشرده است. در نظر گرفتن آن به عنوان یک جزء طراحی شده، با درجه تحمل، مواد و روانکاری که به طور عمدی بر خلاف نیاز عملیاتی واقعی انتخاب شده است، چیزی است که به یک قطعه کوچکتر از یک سکه اجازه می دهد تا عملکرد یک محصول دقیق تولید شده را به طور قابل اعتماد تعیین کند. .ssb-article { --primary: #1c50a2; --primary-dark: #0f3570; --primary-light: #4a76c4; --steel: #5a6b7d; --copper: #b8722f; --bg-page: #f5f7fa; --bg-panel: #ffffff; --ink: #1e2530; --ink-soft: #495364; --line: #d7dee8; font-family: "Segoe UI", "Helvetica Neue", Arial, sans-serif; color: var(--ink); background: var(--bg-page); line-height: 1.7; margin: 0 auto; padding: 0 20px 60px 20px; } .ssb-article h1 { font-family: "Segoe UI", Arial, sans-serif; font-size: 34px; font-weight: 800; color: var(--primary-dark); letter-spacing: 0.2px; margin: 40px 0 6px 0; line-height: 1.25; } .ssb-article .ssb-hero { background: linear-gradient(135deg, var(--primary-dark) 0%, var(--primary) 60%, var(--primary-light) 100%); border-radius: 4px; padding: 34px 30px; margin: 22px 0 30px 0; position: relative; overflow: hidden; } .ssb-article .ssb-hero::before { content: ""; position: absolute; top: -40px; right: -40px; width: 180px; height: 180px; border: 18px solid rgba(255,255,255,0.08); border-radius: 50%; } .ssb-article .ssb-hero::after { content: ""; position: absolute; bottom: -60px; right: 60px; width: 120px; height: 120px; border: 12px solid rgba(255,255,255,0.06); border-radius: 50%; } .ssb-article .ssb-eyebrow { color: rgba(255,255,255,0.75); font-size: 12px; font-weight: 700; letter-spacing: 2px; text-transform: uppercase; margin-bottom: 10px; position: relative; z-index: 2; } .ssb-article .ssb-conclusion { color: #ffffff; font-size: 19px; font-weight: 500; line-height: 1.65; max-width: 800px; position: relative; z-index: 2; margin: 0; } .ssb-article .ssb-conclusion strong { color: #ffe9c9; font-weight: 800; } .ssb-article .ssb-stat-row { display: flex; flex-wrap: wrap; gap: 14px; margin: 26px 0 34px 0; } .ssb-article .ssb-stat-card { flex: 1 1 200px; background: var(--bg-panel); border: 1px solid var(--line); border-left: 4px solid var(--copper); border-radius: 3px; padding: 16px 18px; } .ssb-article .ssb-stat-card .ssb-stat-number { font-size: 26px; font-weight: 800; color: var(--primary-dark); display: block; } .ssb-article .ssb-stat-card .ssb-stat-label { font-size: 13px; color: var(--ink-soft); margin-top: 4px; display: block; } .ssb-article h2 { font-size: 23px; font-weight: 800; color: var(--primary-dark); margin: 46px 0 6px 0; padding-left: 16px; border-left: 5px solid var(--primary); line-height: 1.4; } .ssb-article .ssb-section-sub { color: var(--steel); font-size: 14px; margin: 4px 0 18px 21px; font-style: italic; } .ssb-article .ssb-panel { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 22px 24px; margin: 16px 0 24px 0; } .ssb-article p { margin: 0 0 14px 0; color: var(--ink); font-size: 16px; } .ssb-article p:last-child { margin-bottom: 0; } .ssb-article table { width: 100%; border-collapse: collapse; margin: 16px 0 26px 0; background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; overflow: hidden; } .ssb-article table tr:first-child td { background: var(--primary-dark); color: #ffffff; font-weight: 700; font-size: 14px; letter-spacing: 0.4px; text-transform: uppercase; padding: 12px 16px; } .ssb-article table td { padding: 11px 16px; border-bottom: 1px solid var(--line); font-size: 15px; color: var(--ink); vertical-align: top; } .ssb-article table tr:last-child td { border-bottom: none; } .ssb-article table tr:nth-child(even):not(:first-child) td { background: #eef2f8; } .ssb-article .ssb-component-grid { display: grid; grid-template-columns: repeat(auto-fit, minmax(260px, 1fr)); gap: 16px; margin: 18px 0 26px 0; } .ssb-article .ssb-component-card { background: var(--bg-panel); border: 1px solid var(--line); border-radius: 4px; padding: 18px 20px; position: relative; padding-left: 54px; } .ssb-article .ssb-component-card .ssb-tag { position: absolute; left: 16px; top: 18px; width: 26px; height: 26px; border-radius: 50%; background: var(--primary); color: #ffffff; font-size: 13px; font-weight: 800; display: flex; align-items: center; justify-content: center; } .ssb-article .ssb-component-card h3 { margin: 0 0 6px 0; font-size: 16px; color: var(--primary-dark); font-weight: 700; } .ssb-article .ssb-component-card p { font-size: 14px; color: var(--ink-soft); margin: 0; } .ssb-article ul.ssb-list { list-style: none; margin: 16px 0 26px 0; padding: 0; } .ssb-article ul.ssb-list li { padding: 10px 0 10px 28px; border-bottom: 1px dashed var(--line); position: relative; font-size: 15.5px; color: var(--ink); } .ssb-article ul.ssb-list li:last-child { border-bottom: none; } .ssb-article ul.ssb-list li::before { content: ""; position: absolute; left: 0; top: 17px; width: 10px; height: 10px; background: var(--primary); border-radius: 2px; transform: rotate(45deg); } .ssb-article ul.ssb-list li strong { color: var(--primary-dark); } .ssb-article .ssb-callout { background: #eef2f8; border: 1px solid var(--line); border-left: 5px solid var(--primary); border-radius: 4px; padding: 16px 20px; margin: 18px 0 26px 0; font-size: 15px; color: var(--ink-soft); } .ssb-article .ssb-callout strong { color: var(--primary-dark); } .ssb-article .ssb-industry-strip { display: flex; flex-wrap: wrap; gap: 12px; margin: 18px 0 26px 0; } .ssb-article .ssb-industry-pill { background: var(--primary-dark); color: #ffffff; padding: 9px 18px; border-radius: 20px; font-size: 14px; font-weight: 600; } .ssb-article .ssb-summary { background: var(--primary-dark); border-radius: 4px; padding: 28px 26px; margin: 40px 0 10px 0; color: #ffffff; } .ssb-article .ssb-summary h2 { color: #ffffff; border-left: 5px solid var(--copper); margin-top: 0; } .ssb-article .ssb-summary p { color: rgba(255,255,255,0.9); } .ssb-article .ssb-summary ul.ssb-list li { border-bottom: 1px dashed rgba(255,255,255,0.2); color: rgba(255,255,255,0.95); } .ssb-article .ssb-summary ul.ssb-list li::before { background: var(--copper); } .ssb-article .ssb-summary ul.ssb-list li strong { color: #ffe9c9; } @media (max-width: 640px) { .ssb-article h1 { font-size: 26px; } .ssb-article .ssb-hero { padding: 24px 18px; } .ssb-article .ssb-conclusion { font-size: 16px; } .ssb-article table td { font-size: 13.5px; padding: 9px 10px; } }

پاسخ مستقیم: فلنج ها موقعیت محوری را حل می کنند و نصب را بدون سخت افزار اضافی ساده می کنند A بلبرینگ فلنجی یک بلبرینگ یا غلتک استاندارد با یقه یکپارچه (فلنج) است که از حلقه بیرونی امتداد دارد. وظیفه اصلی فلنج این است که یاتاقان را به صورت محوری در داخل سوراخ محفظه قرار دهد جلوگیری از لغزش یا جابجایی آن در طول محور در حین کار - مشکلی که یاتاقان‌های استاندارد بدون فلنج در غیر این صورت باید با استفاده از حلقه‌های نگهدارنده، پله‌های شانه‌ای که در محفظه ماشین‌کاری شده یا فاصله‌دهنده‌ها و مهره‌های قفلی آن را حل کنند. از نظر عملی، این بدان معنی است که یاتاقان های فلنجی تعداد اجزای مورد نیاز در یک مجموعه را کاهش می دهند، الزامات ماشینکاری برای محفظه را ساده می کنند و همراستایی را در طول دوره های تولید تکرار می کنند. در کاربردهایی مانند غلتک‌های نوار نقاله، مکانیسم‌های چاپگر و محفظه‌های موتور کوچک، تغییر از یک یاتاقان استاندارد به اضافه یک مجموعه نگهدارنده به یک یاتاقان فلنجی می‌تواند تعداد قطعات در آن بخش از مجموعه را 2 تا 4 جزء کاهش دهید . بقیه این مقاله دقیقاً به بررسی مشکلات طراحی فلنج می پردازد، در کجا کوتاه است و چگونه بین یاتاقان های فلنجی و استاندارد برای یک کاربرد خاص تصمیم گیری کنید. مشکل 1: تعیین موقعیت محوری بدون سخت افزار اضافی فوری ترین مشکلی که طراحی فلنج را حل می کند، نگه داشتن یاتاقان در یک موقعیت محوری ثابت نسبت به محفظه، بدون تکیه بر اجزای نگهدارنده جداگانه است. چگونه بلبرینگ استاندارد با این مشکل برخورد می کند با یک یاتاقان استاندارد (غیر فلنج)، حلقه بیرونی یک استوانه ساده است، به این معنی که هیچ چیز ذاتاً مانع از لغزش آن در امتداد محور سوراخ تحت بار ارتعاشی یا رانش نمی‌شود. طراحان معمولاً با یک شانه ماشینکاری شده در محفظه در یک طرف و یک حلقه نگهدارنده، حلقه محکم یا کلاه انتهایی در طرف دیگر به این موضوع می پردازند. هر یک از این راه حل ها به دقت ماشینکاری و مراحل مونتاژ اضافی نیاز دارند. چگونه فلنج آن را مستقیماً حل می کند یقه بلبرینگ فلنجی به صورت همسطح روی سوراخ محفظه قرار می گیرد و به عنوان پایه خود عمل می کند. این بدان معناست که محفظه فقط به یک سوراخ مستقیم و بدون شانه نیاز دارد تا یک سوراخ پلکانی - یک عملیات ماشینکاری ساده تر و ارزان تر به ویژه در محفظه های دیواره نازک مانند براکت های فلزی یا قطعات پلاستیکی تزریقی، که در آن ماشینکاری یک شانه داخلی دقیق دشوار یا غیرممکن است. مشکل 2: نصب در مواد محفظه نازک یا نرم یاتاقان‌های استاندارد به مقدار مشخصی از ضخامت دیواره محفظه و استحکام مواد برای حفظ تناسب پرس ایمن متکی هستند. فلنج ها به مواردی می پردازند که این فرض از بین می رود. چرا محفظه های نازک برای یاتاقان های استاندارد مشکل ساز هستند؟ در کاربردهایی که از محفظه های فلزی، پلاستیکی یا آلومینیومی نازک استفاده می کنند - رایج در لوازم الکترونیکی مصرفی، لوازم کوچک و ماشین آلات سبک - یک یاتاقان استاندارد کاملاً به تداخل بین حلقه بیرونی و سوراخ متکی است. اگر دیوار محفظه خیلی نازک باشد یا مواد خیلی نرم باشد، این تناسب می‌تواند به مرور زمان به دلیل لرزش، چرخه حرارتی یا چرخه‌های بار مکرر شل شود و به یاتاقان اجازه می‌دهد تا از موقعیت خود خارج شود. چگونه فلنج جبران می کند از آنجایی که فلنج مستقیماً در برابر صفحه محفظه قرار می گیرد (اغلب با پیچ های نصب از طریق سوراخ های فلنج، در مورد واحدهای مسکن فلنجی محکم می شود)، برای ماندن در محل صرفاً به تداخل متکی نیست. این باعث می شود که یاتاقان های فلنجی به خوبی مناسب باشند محفظه های پلاستیکی و براکت های ورق فلزی مهر شده ، جایی که یک یاتاقان استاندارد پرس مناسب ممکن است در طول عمر نسبتاً کوتاهی شل شود. مشکل 3: ساده کردن مونتاژ و کاهش تعداد قطعات فراتر از عملکرد مکانیکی، طراحی فلنج تأثیر مستقیمی بر کارایی تولید و کار مونتاژ دارد. اجزای کمتری برای منبع و انبار یک مجموعه بلبرینگ استاندارد که نیاز به نگه‌داری محوری دارد ممکن است به یک حلقه نگهدارنده، یک شیار منطبق بر روی شفت یا سوراخ، و احتمالاً یک فاصله‌دهنده نیاز داشته باشد که هر کدام یک شماره قطعه جداگانه برای منبع، بازرسی و انبار هستند. یک بلبرینگ فلنجی این را در یک جزء واحد تثبیت می کند که پیچیدگی صورتحساب را کاهش می دهد و خطر خطاهای مونتاژ ناشی از گم شدن یا عدم تطابق سخت افزار را کاهش می دهد. خروجی خط مونتاژ سریعتر در تولید با حجم بالا، هر مرحله بست اضافی زمان چرخه را اضافه می کند. جایگزینی یک حلقه نگهدارنده چند مرحله ای با یک درج (یا درج به اضافه چند پیچ) می تواند زمان قابل اندازه گیری را از هر چرخه مونتاژ کاهش دهد - تفاوتی که به طور قابل توجهی در طول تولید در ده ها یا صدها هزار واحد ترکیب می شود. مسئله 4: حفظ تراز در سیستم های چند باربری سیستم‌هایی با یاتاقان‌های متعدد که از یک محور پشتیبانی می‌کنند - رایج در سیستم‌های نوار نقاله، غلتک‌های چاپگر و مجموعه‌های حرکت خطی - با چالش تراز خاصی روبرو هستند که طراحی فلنج به رفع آن کمک می‌کند. مشکل تراز در پشتیبانی چند نقطه ای هنگامی که یک شفت در دو یا چند نقطه پشتیبانی می شود، حتی واریانس های کوچک در موقعیت محوری در هر محل یاتاقان می تواند باعث ایجاد ناهماهنگی شود که منجر به توزیع ناهموار بار و سایش زودرس می شود. یاتاقان‌های استاندارد برای حفظ موقعیت محوری ثابت در نقاط مختلف نصب، کاملاً به دقت ماشین‌کاری مسکن بستگی دارند. چگونه فلنج ها تکرارپذیری را بهبود می بخشند از آنجایی که صفحه فلنج یک سطح مرجع ثابت و خود قرار دارد، بلبرینگ‌های فلنجی بهبود تکرارپذیری موقعیت در نقاط مختلف نصب بدون نیاز به ماشین کاری هر سوراخ محفظه با همان تلرانس محکمی که برای طراحی شانه ای لازم است. این دلیل اصلی رایج بودن واحدهای فلنجی در سیستم‌های نوار نقاله مدولار است، جایی که واحدهای بلبرینگ یکسان در بسیاری از ایستگاه‌ها در امتداد یک خط نصب می‌شوند. جایی که طراحی فلنج کمکی نمی کند (و حتی می تواند یک نقطه ضعف باشد) بلبرینگ های فلنجی یک ارتقای جهانی نسبت به یاتاقان های استاندارد نیستند. درک محدودیت های آنها به همان اندازه مهم است که درک مزایای آنها. افزایش ردپای شعاعی خود فلنج موادی را فراتر از قطر حلقه بیرونی اضافه می کند، به این معنی که یک یاتاقان فلنجی فضای شعاعی بیشتری را نسبت به یک یاتاقان استاندارد معادل اشغال می کند. در کاربردهایی که فضا به شدت محدود است - دستگاه های مینیاتوری، قطارهای دنده فشرده یا مجموعه های تو در تو - این ردپای اضافه شده می تواند طرح های فلنج را به طور کامل رد کند ، حتی در جایی که مزیت موقعیت محوری در غیر این صورت مفید خواهد بود. کاهش ظرفیت بار در رابط فلنج بسته به ضخامت و جنس فلنج، خود فلنج تحمل بار کمتری نسبت به سازه یاتاقان اصلی دارد. در کاربردهای با بار رانش بالا، تکیه بر فلنج به تنهایی برای جذب بارهای محوری سنگین مکرر می‌تواند منجر به تغییر شکل یا ترک خوردن فلنج در طول زمان شود - به این معنی که یاتاقان‌های فلنجی برای موقعیت‌یابی و حفظ رانش سبک تا متوسط ​​مناسب‌تر هستند، نه به عنوان جایگزینی برای یاتاقان‌های رانش اختصاصی در اسکنرهای بار سنگین. هزینه واحد بالاتر بلبرینگ های فلنجی معمولاً هزینه دارند 10 تا 25 درصد بیشتر از یک یاتاقان استاندارد معادل با همان اندازه و درجه، به دلیل مواد اضافی و ماشینکاری درگیر در تشکیل فلنج. برای کاربردهایی که می‌توان از طریق طراحی محفظه‌ها می‌توان به نگه‌داری محوری به‌طور ارزان دست یافت (مانند محفظه‌های فلزی ریخته‌گری شده که در آن به راحتی می‌توان یک شانه را جا داد)، یک بلبرینگ استاندارد همراه با یک ویژگی نگهدارنده ساده ممکن است انتخاب اقتصادی‌تری باشد. بلبرینگ های فلنجی در مقابل استاندارد: مقایسه کنار هم جدول زیر مبادلات اصلی بحث شده در بالا را خلاصه می کند تا به روشن شدن اینکه کدام گزینه بهتر با یک سناریوی طراحی معین مطابقت دارد کمک می کند. مقایسه بلبرینگ های فلنجی و استاندارد در بین عوامل کلیدی طراحی عامل بلبرینگ فلنج دار بلبرینگ استاندارد موقعیت یابی محوری خود مکان یابی از طریق صفحه فلنج به شانه، حلقه نگهدارنده یا اسپیسر نیاز دارد پیچیدگی ماشینکاری مسکن پایین (با سوراخ مستقیم) بالاتر (اغلب به سوراخ شانه نیاز است) مناسب برای محفظه های نازک/نرم تناسب قوی ضعیف تر، فقط به تداخل مناسب متکی است فضای شعاعی مورد نیاز است بزرگتر (فلنج قطر را اضافه می کند) کوچکتر، فشرده تر ظرفیت بار رانش سنگین متوسط (فلنج محدودیت هایی دارد) بستگی به طراحی بلبرینگ رانش جفتی دارد هزینه واحد 10 تا 25 درصد بالاتر پایه انواع فلنج های رایج و آنچه که برای حل آنها طراحی شده اند همه بلبرینگ های فلنجی یکسان نیستند - پیکربندی های مختلف فلنج مشکلات نصب کمی متفاوت را برطرف می کند. فلنج کامل یک فلنج کامل به طور کامل در اطراف محیط بلبرینگ گسترش می یابد و حداکثر سطح نگهدارنده محوری را فراهم می کند. این نوع در کاربردهایی با ارتعاش مداوم، مانند چرخ های اسکیت برد و غلتک های نوار نقاله کوچک، که در آن تماس مداوم و همه جانبه با سطح بدنه مفید است، رایج است. فلنج شکاف دار (شکسته). فلنج شکاف دار دارای شکاف ها یا بریدگی های کوچکی بر روی حلقه فلنج است که اغلب به چسب یا ترکیب نگهدارنده اضافی اجازه می دهد تا از طریق فلنج به محفظه بچسبد. این نوع زمانی استفاده می شود که یک تناسب مکانیکی به تنهایی کاملاً قابل اعتماد در نظر گرفته نشود، مانند برخی از تجهیزات صنعتی با لرزش بالا. واحدهای مسکونی فلنج دار به جای یک فلنج روی خود یاتاقان، برخی از طرح‌ها از یک بلوک بالش فلنجی جداگانه یا واحد فلنج استفاده می‌کنند که درج بلبرینگ استاندارد را در خود جای داده است. اینها معمولاً شامل سوراخ های نصب برای پیچ و مهره به طور مستقیم به یک قاب یا دیوار هستند که یک مشکل متفاوت را حل می کند: به طور کلی نیاز به سوراخ ماشینکاری شده را از بین می برد که در تجهیزات کشاورزی و جابجایی مواد رایج است که در آن نصب روی سطح عملی تر از نصب با سوراخ است. چارچوب تصمیم: چه زمانی باید فلنجد را روی استاندارد انتخاب کرد با کنار هم قرار دادن عوامل فوق، چارچوب زیر به تعیین اینکه کدام نوع یاتاقان بهتر با یک سناریوی طراحی خاص مطابقت دارد کمک می کند. یاتاقان های فلنجی را انتخاب کنید : محفظه با دیواره نازک، پلاستیکی، یا ماشینکاری با شانه دشوار است. زمانی که موقعیت محوری باید در چندین نقطه نصب قابل تکرار باشد. یا زمانی که کاهش تعداد قطعات و زمان مونتاژ در اولویت است یاتاقان‌های استاندارد را انتخاب کنید : فضای شعاعی به شدت محدود شده است. بدنه را می توان به راحتی و با دقت با یک شانه ماشین کاری کرد. یا کاربرد شامل بارهای رانش سنگین و پایدار است که بهتر توسط یک آرایش یاتاقان رانش اختصاصی مدیریت می شود. واحدهای مسکونی فلنج دار را در نظر بگیرید هنگامی که نصب سطحی روی قاب یا دیوار عملی تر از نصب در داخل سوراخ است، مانند تجهیزات کشاورزی یا نوار نقاله. خلاصه نهایی طراحی فلنج مجموعه مشخص و مشخصی از مشکلات را حل می کند: موقعیت محوری بدون سخت افزار اضافی، نصب قابل اعتماد در مواد محفظه نازک یا نرم، کاهش تعداد قطعات و پیچیدگی مونتاژ، و بهبود قابلیت تکرار تراز در سیستم های چند بلبرینگ. این مزایا به قیمت ردپای شعاعی بزرگتر، ظرفیت رانش سنگین تا حدودی محدود و قیمت متوسط ​​است. پیشنهاد عملی برای مهندسان و خریداران به طور یکسان این است بلبرینگ فلنجیs are a targeted solution, not a universal upgrade . زمانی که محدودیت‌های محفظه یا کارآیی مونتاژ باعث می‌شود حفظ محوری خود مکان‌یابی با ارزش باشد، انتخاب درستی هستند، و زمانی که اندازه شعاعی فشرده یا ظرفیت بار رانش سنگین، محرک اصلی طراحی باشد، انتخاب اشتباهی هستند. ارزیابی محیط نصب خاص و نمایه بار - به جای پیش‌فرض کردن هر یک از انواع یاتاقان‌ها از روی عادت - مطمئن‌ترین راه برای انتخاب صحیح برای یک برنامه خاص است.

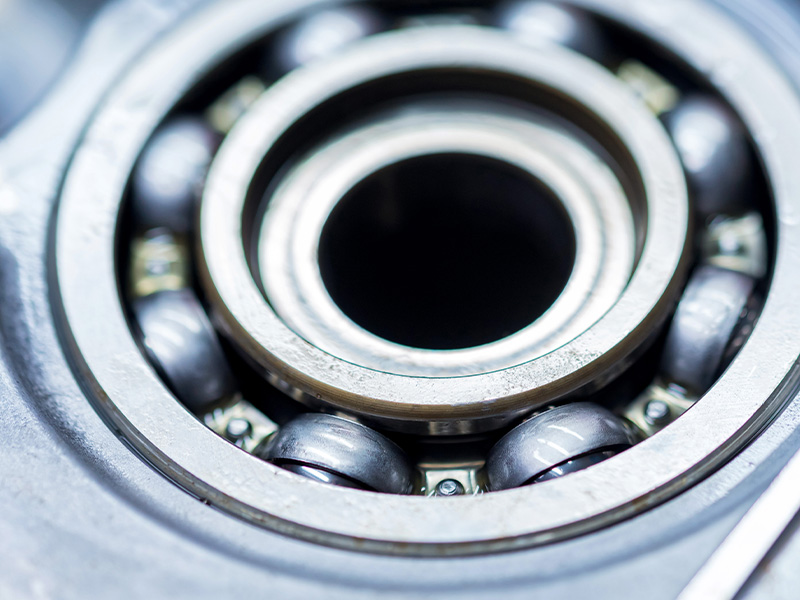

پاسخ مستقیم: مطابقت کلاس دقت با نیازهای دقت چرخشی، نه با بالاترین درجه موجود برای اکثر کاربردهای عمومی - موتورهای کوچک، فن ها، اسباب بازی ها و ابزار دقیق - کلاس ABEC 1 / ISO Normal بلبرینگ های مینیاتوری کافی هستند و مقرون به صرفه ترین انتخاب را نشان می دهد. برای کاربردهایی که به دقت چرخشی بالاتر و لرزش کمتر نیاز دارند، مانند ابزار دقیق، تجهیزات پزشکی یا تجهیزات نوری، کلاس ABEC 5 / ISO P5 استاندارد متوسط رایج است. فقط کاربردهایی با دقت بسیار بالا - ژیروسکوپ ها، مته های دندانپزشکی با سرعت بالا، محرک های هوافضا، یا تجهیزات اندازه گیری دقیق - حق بیمه هزینه را توجیه می کنند. کلاس ABEC 7 یا ABEC 9 / ISO P4 یا P2 یاتاقان‌ها، که می‌توانند 3 تا 8 برابر بیشتر از معادل‌های درجه استاندارد برای بهبود دقت حاشیه‌ای، هرچند گاهی حیاتی، قیمت داشته باشند. اشتباه اصلی بسیاری از مهندسان خرید، تعیین بیش از حد کلاس دقت "ایمن بودن" است که هزینه خرید را بدون بهبود عملکرد محصول افزایش می دهد. بخش‌های زیر دقیقاً توضیح می‌دهند که کلاس‌های دقیق چه اندازه‌هایی را اندازه‌گیری می‌کنند، چگونه سیستم‌های طبقه‌بندی اصلی را با هم مقایسه می‌کنند، و چگونه با استفاده از داده‌های تحمل بتن، انتخاب کلاس را با الزامات کاربردی واقعی مطابقت دهیم. آنچه که کلاس دقت در واقع اندازه گیری می کند کلاس دقت یک عدد واحد نیست، بلکه مجموعه ای از محدودیت های تحمل استاندارد است که چندین ویژگی ابعادی و چرخشی متمایز را پوشش می دهد. درک آنچه در واقع اندازه گیری می شود اولین گام برای انتخاب آگاهانه است. تحمل های ابعادی این انحراف مجاز در قطر سوراخ، قطر بیرونی و عرض از مشخصات اسمی را پوشش می دهد. برای یک یاتاقان مینیاتوری با سوراخ 3 میلی‌متری، تحمل درجه استاندارد ممکن است اجازه انحراف چند میکرون را بدهد، در حالی که یک کلاس دقت بالاتر این محدوده را به‌طور قابل‌توجهی سفت می‌کند، که مستقیماً برای قوام مونتاژ متناسب با فشار اهمیت دارد. دقت در اجرا این شامل خروجی شعاعی (میزان چرخش شافت خارج از مرکز در طول چرخش) و خروجی محوری (میزان جابجایی یاتاقان در امتداد محور چرخشی خود) است. دقت دویدن معمولا مهمترین عامل است برای کاربردهای حساس به لرزش یا دقت موقعیت، مانند تجهیزات اسکن نوری یا دوک‌های دقیق. Raceway Groove و Ball Uniformity کلاس‌های دقت بالاتر همچنین به کنترل دقیق‌تری بر تغییر قطر توپ و قوام شیار راهرو نیاز دارند که مستقیماً بر سطح نویز و صافی چرخش تأثیر می‌گذارد. در یاتاقان‌های مینیاتوری، جایی که ساچمه‌ها ممکن است به قطر 0.5 میلی‌متر تا 3 میلی‌متر باشند، حتی تغییرات جزئی نیز نسبت به یاتاقان‌های اندازه استاندارد تأثیر بیشتری بر عملکرد دارد. مقایسه سیستم های طبقه بندی اصلی مهندسان خرید اغلب با دو سیستم طبقه بندی موازی مواجه می شوند و سردرگمی بین آنها یکی از رایج ترین خطاهای منبع یابی است. دانستن نحوه نگاشت آنها به یکدیگر هنگام مقایسه نقل قول از تولید کنندگان یا مناطق مختلف ضروری است. ABEC در مقابل طبقه بندی ISO سیستم ABEC (کمیته مهندسی حلقوی) که عمدتاً در آمریکای شمالی استفاده می شود و سیستم ISO که در سطح بین المللی استفاده می شود، هر دو یاتاقان ها را با دقت طبقه بندی می کنند اما از قراردادهای شماره گذاری متفاوتی استفاده می کنند. ABEC 1 تقریباً با کلاس ISO Normal مطابقت دارد ، در حالی که نمرات بالاتر به صورت موازی انجام می شود، اما نه همیشه در مطابقت عددی دقیق، به همین دلیل است که تکیه بر نام استاندارد به تنهایی - بدون بررسی جدول تحمل واقعی - می تواند منجر به عدم تطابق انتظارات بین خریدار و تامین کننده شود. مکاتبات تقریبی بین کلاس های دقیق ABEC و ISO کلاس ABEC معادل ISO سطح دقت نسبی ضریب قیمت معمولی ABEC 1 عادی (P0) استاندارد 1x (خط پایه) ABEC 3 P6 بهبود یافته است 1.3-1.8x ABEC 5 P5 بالا 2-3 برابر ABEC 7 P4 بسیار بالا 4-6 برابر ABEC 9 P2 فوق العاده بالا 6-8 برابر چرا اعداد ABEC به تنهایی داستان کامل را بیان نمی کنند؟ رتبه‌بندی‌های ABEC در درجه اول تلورانس‌های ابعادی و در حال اجرا را تعریف می‌کنند، اما مستقیماً عواملی مانند فاصله داخلی، کیفیت روغن‌کاری یا مواد قفس را مشخص نمی‌کنند - که همه آنها بر عملکرد دنیای واقعی نیز تأثیر می‌گذارند. دو بلبرینگ ABEC 5 از سازندگان مختلف می توانند عملکرد متفاوتی داشته باشند اگر کسی از روان کننده درجه پایین تر یا طراحی قفس کمتر سازگار استفاده می کند، به همین دلیل است که کلاس دقت باید به عنوان یک فاکتور در بین چندین مورد در نظر گرفته شود، نه تنها مشخصاتی که باید بررسی شود. مطابقت کلاس دقت با الزامات برنامه کارآمدترین تصمیم منبع یابی از کار کردن به عقب می آید: شناسایی آنچه برنامه شما واقعاً به آن نیاز دارد، به جای شروع از یک فرضیه در مورد اینکه چه کلاسی "درست به نظر می رسد". مرحله 1: الزامات سرعت چرخش را شناسایی کنید سرعت‌های چرخشی بالاتر معمولاً از کلاس‌های دقیق‌تر سود می‌برند، زیرا ناهماهنگی‌های ابعادی در دورهای بالاتر بارزتر - و آسیب‌رسان‌تر می‌شوند. یک بلبرینگ مینیاتوری که با سرعت کمتر از 10000 دور در دقیقه در محیطی با لرزش کم کار می کند، به ندرت به بیش از ABEC 1 یا ABEC 3 نیاز دارد، در حالی که کاربردهای بیش از 30،000 تا 50،000 RPM، مانند هندپیس های دندانی یا دوک های دقیق کوچک، معمولاً به لرزش ABEC 5 یا بالاتر نیاز دارند تا تولید گرما را حفظ کنند. مرحله 2: تحمل دقت موقعیت را تعیین کنید اگر کاربرد نهایی مستلزم موقعیت یابی دقیق باشد - مانند محرک لنز نوری، آینه اسکن یا ابزار اندازه گیری - خروجی شعاعی و محوری بسیار مهم می شود. در این موارد، حتی چند میکرون خروجی می تواند به خطای قابل اندازه گیری در مرحله خروجی تبدیل شود ، کلاس ABEC 5 یا P5 را به جای ارتقای اختیاری، به یک نقطه شروع حداقل معقول تبدیل می کند. مرحله 3: حساسیت نویز و لرزش را ارزیابی کنید لوازم الکترونیکی مصرفی و تجهیزات پزشکی اغلب الزامات سختگیرانه صوتی یا ارتعاشی دارند. از آنجایی که کلاس‌های دقت بالاتر معمولاً با یکنواختی توپ محکم‌تر و پرداخت‌های صاف‌تر مسیر مسابقه مرتبط هستند، بالا رفتن یک سطح کلاس می‌تواند به طور معنی‌داری نویز کار را کاهش دهد - نکته مهمی برای کاربردهایی مانند موتورهای سمعک یا پمپ‌های پزشکی قابل حمل، حتی زمانی که دقت چرخش خام نگرانی اصلی نیست. مرحله 4: وزن هزینه در مقابل حاشیه عملکرد از آنجایی که کلاس‌های دقت بالاتر دارای حق بیمه هزینه قابل‌توجهی هستند، محاسبه اینکه آیا افزایش عملکرد به ارزش محصول قابل اندازه‌گیری تبدیل می‌شود یا خیر، ارزش دارد. برای قطعه‌ای که با حجم بالا تولید می‌شود، پرش غیرضروری از ABEC 1 به ABEC 5 می‌تواند مقدار قابل‌توجهی به هزینه هر واحد بدون هیچ سود عملکردی برای کاربر نهایی اضافه کند - یک ناکارآمدی رایج و قابل اجتناب در خرید. کلاس دقت بر اساس رده برنامه مشترک تفکیک زیر منعکس کننده عملکرد رایج صنعت در موارد استفاده معمولی از یاتاقان های مینیاتوری است و می تواند به عنوان یک مرجع شروع عملی در طول بررسی مشخصات عمل کند. اسباب بازی ها، فن های کم هزینه، سخت افزار مصرف کننده عمومی : ABEC 1 (ISO Normal) معمولاً کافی است موتورهای DC کوچک، اجزای لوازم خانگی : ABEC 1-3 اکثر الزامات را پوشش می دهد دستگاه های پزشکی، ابزار دقیق، مکانیسم های لنز دوربین : ABEC 5 (ISO P5) استاندارد رایج است هندپیس های دندانپزشکی و جراحی، دوک های با سرعت بالا : ABEC 7 (ISO P4) اغلب مورد نیاز است ژیروسکوپ ها، محرک های هوافضا، ابزارهای اندازه گیری بسیار دقیق : ABEC 9 (ISO P2) برای این موارد با دقت فوق العاده رزرو شده است اشتباهات رایجی که مهندسان خرید باید از آنها اجتناب کنند حتی تیم‌های تدارکاتی با تجربه نیز گهگاه در هنگام تعیین کلاس دقیق دچار خطاهای قابل اجتناب می‌شوند. آگاهی از این الگوها به جلوگیری از هزینه بیش از حد و عملکرد ضعیف کمک می کند. تعیین بیش از حد "فقط برای ایمن بودن" همانطور که قبلا ذکر شد، پیش‌فرض در کلاس دقت بالاتر بدون توجیه عملکرد خاص، یکی از رایج‌ترین و پرهزینه‌ترین اشتباهات در خرید بلبرینگ است، به‌ویژه در مقیاسی که تفاوت قیمت در حجم سفارش‌های بزرگ ترکیب می‌شود. نادیده گرفتن کلاس ترخیص داخلی کلاس دقیق و کلاس ترخیص داخلی (C2، CN، C3 و غیره) مشخصات جداگانه ای هستند که گاهی اوقات با هم ترکیب می شوند. یک کلاس دقت بالا همراه با کلاس فاصله اشتباه برای شرایط حرارتی و تناسب برنامه همچنان می تواند منجر به عملکرد ضعیف شود، بنابراین هر دو باید با هم مشخص شوند نه اینکه فرض کنیم یکی تعیین کننده دیگری است. تأیید نشدن داده‌های تست تأمین‌کننده همانطور که قبلا ذکر شد، رتبه بندی کلاس های دقیق می تواند در سازگاری در دنیای واقعی بین تولید کنندگان متفاوت باشد. درخواست گزارش‌های بازرسی واقعی و داده‌های آزمایش خروجی ، به جای تکیه صرفاً بر کلاس ABEC یا ISO اعلام شده، روشی قابل اعتماد برای تأیید اینکه محصول تأمین‌کننده واقعاً تحمل ادعا شده را قبل از تعهد به سفارش انبوه برآورده می‌کند. نادیده گرفتن کل هزینه مالکیت یک بلبرینگ کلاس با دقت پایین‌تر که به دلیل سایش ناشی از ارتعاش پیش از موعد از کار می‌افتد، می‌تواند هزینه بیشتری را در ادعاهای گارانتی و تعویض میدانی نسبت به پس‌انداز اولیه توجیه‌شده داشته باشد. تصمیمات کلاس دقیق باید طول عمر محصول و هزینه خرابی مورد انتظار را در نظر بگیرند، نه فقط قیمت واحد. چک لیست عملی برای اسناد مشخصات هنگام تهیه مشخصات خرید یا درخواست قیمت از تامین کنندگان، چک لیست زیر کمک می کند تا مطمئن شوید که کلاس دقت به وضوح و بدون ابهام مستند شده است. هر دو کلاس معادل ABEC و ISO را به صراحت بیان کنید تا از سردرگمی برچسب گذاری منطقه ای جلوگیری شود کلاس ترخیص داخلی را جدا از کلاس دقیق مشخص کنید مقادیر خروجی شعاعی و محوری را به میکرون درخواست کنید، نه فقط نام کلاس مواد قفس و نوع روغن کاری را در کنار کلاس دقت تأیید کنید قبل از تعهد به حجم کامل تولید، یک نمونه گزارش بازرسی دسته ای بخواهید توصیه های نهایی انتخاب کلاس دقت مناسب برای یاتاقان‌های مینیاتوری در نهایت به تطبیق الزامات تحمل برنامه با استاندارد مناسب، به جای پیش‌فرض به بالاترین درجه موجود، منجر می‌شود. برای خلاصه کردن نکات کلیدی تصمیم گیری: از ABEC 1 / ISO Normal برای کاربردهای عمومی و با سرعت کم استفاده کنید جایی که کارایی هزینه در اولویت است ABEC 5 / ISO P5 را برای کاربردهایی با دقت موقعیتی معنادار یا الزامات حساسیت نویز رزرو کنید ABEC 7 و ABEC 9 را به موارد استفاده واقعاً با سرعت بالا یا بسیار دقیق که افزایش عملکرد قابل اندازه گیری است محدود کنید. همیشه کلاس ترخیص، مواد قفس و روغن کاری را در کنار کلاس دقت مشخص کنید به جای تکیه بر برچسب زدن، ادعاهای تحمل تامین کننده را با داده های آزمایش واقعی تأیید کنید با استفاده از این رویکرد ساختاریافته و مبتنی بر نیاز، مهندسان خریدار می‌توانند هم از ریسک عملکرد ناشی از کم‌تعیین‌کردن و هم از هزینه غیرضروری ناشی از تعیین بیش از حد اجتناب کنند - که منجر به انتخاب بلبرینگی می‌شود که هم از نظر فنی و هم از نظر تجاری کارآمد باشد.

پاسخ مستقیم: یک بلبرینگ شیار عمیق، بارهای شعاعی و محوری را با استفاده از طراحی ساده و کارآمد ساچمه و راه آهن پشتیبانی می کند. A بلبرینگ شیار عمیق نوعی از یاتاقان های غلتشی است که حول یک ساختار ساده ساخته شده است: یک حلقه داخلی، یک حلقه بیرونی، مجموعه ای از توپ های فولادی و یک قفس که فاصله توپ ها را به طور مساوی نگه می دارد. ویژگی تعیین کننده شیار عمیق و بدون وقفه است که در هر دو مسیر داخلی و خارجی ماشین کاری شده است. که به یاتاقان اجازه می دهد تا بارهای شعاعی (نیروهای عمود بر محور) و همچنین بارهای محوری متوسط (نیروهای در امتداد شفت) را در هر دو جهت حمل کند - کاری که بسیاری از انواع یاتاقان های دیگر بدون اجزای اضافی نمی توانند انجام دهند. این ترکیبی از تطبیق پذیری بار، اصطکاک کم و سادگی مکانیکی دقیقاً به همین دلیل است که بلبرینگ های شیار عمیق تخمین زده می شود. بیش از 80 درصد از تمام یاتاقان های غلتشی که در سطح جهان استفاده می شوند در سراسر موتورهای الکتریکی، لوازم خانگی، قطعات خودرو، و ماشین آلات صنعتی عمومی. بقیه این راهنما ساختار داخلی را قطعه قطعه می‌کند، توضیح می‌دهد که چگونه اصل کار به عملکرد واقعی تبدیل می‌شود، و عوامل عملی را پوشش می‌دهد که تعیین می‌کنند کدام نوع برای یک کاربرد معین مناسب است. اجزای اصلی یک بلبرینگ شیار عمیق درک ساختار با شکستن یاتاقان به چهار جزء اصلی شروع می شود که هر کدام نقش مکانیکی مشخصی را ایفا می کنند. حلقه داخلی و حلقه بیرونی حلقه داخلی بر روی شفت چرخان نصب می شود، در حالی که حلقه بیرونی در محفظه ثابت قرار می گیرد. هر دو حلقه با یک شیار منحنی (مسیر مسابقه) ماشین کاری می شوند که دقیقاً با انحنای توپ ها مطابقت دارد - معمولاً شعاع شیار کمی بزرگتر از شعاع توپ است، معمولاً توسط عاملی به نام نسبت انقباض، معمولاً در حدود 51-54٪ از قطر توپ این انطباق نزدیک چیزی است که به یاتاقان اجازه می دهد تا به جای تمرکز تنش در یک نقطه، بار را به طور یکنواخت در سطح تماس وسیع تری توزیع کند. توپ ها توپ ها عناصر غلتشی هستند که بین مسیرهای درونی و بیرونی قرار می گیرند. آنها معمولاً از فولاد کروم با کربن بالا (مانند AISI 52100) ساخته می‌شوند و تا تلورانس‌های بسیار محکم آسیاب می‌شوند - اغلب در عرض چند دهم میکرون برای یاتاقان‌های درجه دقیق. از آنجایی که گوی‌ها تماس نقطه‌ای (به جای تماس خطی، مانند بلبرینگ‌های غلتکی) با مسیرهای مسابقه برقرار می‌کنند، اصطکاک به حداقل می‌رسد، که دلیلی کلیدی برای استفاده از بلبرینگ‌های شیار عمیق در کاربردهای با سرعت بالا است. قفس (نگهدارنده) قفس توپ ها را به طور مساوی در اطراف مسیر مسابقه نگه می دارد و از جمع شدن آنها یا برخورد آنها با یکدیگر در طول چرخش جلوگیری می کند. قفس‌ها معمولاً از فولاد مهر شده، برنج ماشین‌کاری شده یا پلیمر قالب‌گیری شده (مانند نایلون 66) ساخته می‌شوند، با انتخاب مواد بسته به سرعت مورد نیاز و دمای عملیاتی - به عنوان مثال، قفس‌های پلیمری به دلیل وزن سبک و اینرسی کم در کاربردهای با سرعت بالا رایج هستند. مهر و موم و سپر (اختیاری) بسیاری از بلبرینگ های شیار عمیق شامل مهر و موم یا سپر در یک یا هر دو طرف هستند تا روان کننده ها را به داخل و آلودگی ها را خارج کنند. اینها با پسوندهایی در شماره قطعه بلبرینگ نشان داده می شوند، مانند -2RS (درزگیر لاستیکی در دو طرف) یا -2Z (سپر فلزی در دو طرف) ، و انتخاب بین آنها هم بر عملکرد آب بندی و هم بر حداکثر سرعت کار تأثیر می گذارد. چگونه اصل کار به ظرفیت بار تبدیل می شود رفتار مکانیکی یک بلبرینگ شیار عمیق به نحوه تعامل توپ ها با مسیرهای خمیده تحت بار بستگی دارد. حمل بار شعاعی هنگامی که نیروی شعاعی به شفت وارد می شود، از طریق حلقه داخلی، به توپ ها، و از طریق حلقه بیرونی به داخل محفظه منتقل می شود. از آنجایی که شیار راهرو عمیق و پیوسته است، منطقه تماس بین توپ و راهرو ثابت می ماند حتی زمانی که توپ ها در ناحیه بار می چرخند و به یاتاقان اجازه می دهد تا بارهای شعاعی قابل توجهی را نسبت به اندازه خود حمل کند. کنترل بار محوری (تراست). طراحی شیار عمیق همچنین به یاتاقان اجازه می دهد تا در برابر بارهای محوری در هر دو جهت مقاومت کند، برخلاف یاتاقان های تماس زاویه ای که معمولاً در هر یاتاقان فقط در یک جهت رانش را کنترل می کنند. با این حال، این ظرفیت محدود است - بلبرینگ شیار عمیقs are generally rated to handle axial loads up to roughly 50–70% of their radial load rating بسته به هندسه داخلی و کلاس فاصله، به همین دلیل است که برنامه های کاربردی با بارهای رانش سنگین و پایدار اغلب آنها را با یاتاقان های رانش اختصاصی جفت می کنند. پاکسازی داخلی و تأثیر آن بر عملکرد فاصله داخلی - مقدار کمی بازی بین توپ ها و مسیرهای مسابقه قبل از اعمال بار - مستقیماً بر نویز، لرزش و توزیع بار تأثیر می گذارد. کلاس های ترخیص استاندارد (C2، CN، C3، C4، C5، از تنگ ترین به شل ترین) بر اساس عواملی مانند دمای عملیات مورد انتظار و تحمل مناسب انتخاب می شوند. به عنوان مثال، تناسب محکم تر روی شفت اغلب نیاز به یک کلاس فاصله داخلی کمی شلتر برای جبران کاهش در نتیجه در حین نصب دارد. چرا طراحی سرعت چرخش بالا را امکان پذیر می کند؟ یکی از مهم‌ترین ویژگی‌های بلبرینگ‌های شیار عمیق، توانایی آن‌ها در عملکرد با سرعت‌های چرخشی بالا است که به دو عامل ساختاری بستگی دارد. تماس نقطه ای اصطکاک را کاهش می دهد از آنجایی که توپ ها به جای یک خط در یک نقطه با مسیر مسابقه برخورد می کنند، اصطکاک غلتش در مقایسه با یاتاقان های غلتکی به طور قابل توجهی کمتر است. این اصطکاک کمتر مستقیماً به تولید گرمای کمتر در سرعت‌های بالا تبدیل می‌شود، به همین دلیل است که بلبرینگ‌های شیار عمیق انتخاب استاندارد در کاربردهایی مانند شفت‌های موتور الکتریکی، مجموعه‌های اسپیندل و فن‌های پرسرعت هستند. رتبه بندی سرعت در عمل تولیدکنندگان معمولاً یک مقدار سرعت محدود را برای هر اندازه یاتاقان منتشر می کنند که اغلب در یک "مقدار dN" بیان می شود (قطر سوراخ در میلی متر ضربدر سرعت چرخش در RPM). بلبرینگ های شیار عمیق درجه استاندارد معمولاً به مقادیر dN در محدوده 300000-500000 دست می یابند. ، در حالی که انواع پرسرعت تخصصی با توپ های سرامیکی یا طرح های بهینه قفس می توانند به طور قابل توجهی از این فراتر رود. سرعت محدود کننده واقعی برای یک کاربرد معین نیز به شدت به نوع روغن کاری، سرمایش و شرایط بار بستگی دارد. انواع رایج و تفاوت آنها از نظر ساختاری در حالی که اصل اساسی ثابت می ماند، چندین تغییر ساختاری برای رفع نیازهای کاربردی مختلف وجود دارد. انواع بلبرینگ های شیار عمیق رایج و تفاوت های ساختاری آنها نوع ویژگی ساختاری مورد استفاده معمولی نوع را باز کنید بدون مهر یا سپر کاربرد با سیستم های روغن کاری خارجی محافظ (Z / 2Z) سپر فلزی، بدون تماس آلودگی متوسط، تحمل سرعت بالاتر مهر و موم شده (RS / 2RS) مهر و موم لاستیکی، تماس نور محیط های گرد و غبار یا مرطوب که نیاز به نگهداری چربی دارند نوع اسلات پر کردن بریدگی برش به شانه های راه آهن تعداد توپ بیشتر برای افزایش ظرفیت بار شعاعی نوع فلنج دار فلنج حلقه بیرونی یکپارچه موقعیت محوری ساده شده در سوراخ های مسکن روانکاری: یک نیاز ساختاری، نه یک فکر بعدی روانکاری برای نحوه عملکرد اصل کار بلبرینگ در عمل ضروری است، نه صرفاً یک افزونه تعمیر و نگهداری. نقش فیلم روان کننده تحت بار، یک لایه نازک از روان کننده، سطح توپ را از سطح راه آهن جدا می کند، پدیده ای که به عنوان روغن کاری الاستو هیدرودینامیک (EHL) شناخته می شود. این فیلم اغلب تنها کسری از میکرون ضخامت دارد ، از تماس مستقیم فلز با فلز جلوگیری می کند، این چیزی است که به یاتاقان اجازه می دهد تا به جای فرسودگی پیش از موعد در اثر آسیب سطح، به عمر خستگی امتیازی خود دست یابد. روغن کاری گریس در مقابل روغن بیشتر بلبرینگ های شیار عمیق مهر و موم شده با گریس به اندازه کافی برای عمر کاری یاتاقان در شرایط عادی بسته بندی شده اند. در مقابل، روانکاری روغن معمولاً برای کاربردهایی با سرعت بالاتر یا دمای بالاتر که در آن به گردش و خنک‌کننده مداوم نیاز است، مانند دوک‌های ماشین ابزار یا سیستم‌های کمکی توربین، اختصاص دارد. کاربردهای معمولی بر اساس مزایای ساختاری ویژگی‌های ساختاری که در بالا توضیح داده شد مستقیماً توضیح می‌دهند که چرا بلبرینگ‌های شیار عمیق در چنین طیف وسیعی از صنایع ظاهر می‌شوند. موتورهای الکتریکی : اصطکاک کم و ظرفیت بار محوری متوسط متناسب با چرخش مداوم با سرعت متوسط تا زیاد لوازم خانگی : اندازه جمع و جور و عملکرد کم صدا مناسب ماشین لباسشویی، فن و مخلوط کن قطعات خودرو : انواع آب بندی شده در برابر آلودگی هاب چرخ ها، دینام ها و محرک های جانبی مقاومت می کنند گیربکس و پمپ های صنعتی : ترکیب بار شعاعی و محوری نیاز به انواع بلبرینگ را کاهش می دهد سیستم های نوار نقاله : گزینه های آب بندی قوی در عملکرد مداوم در برابر گرد و غبار و زباله محافظت می کند عوامل کلیدی انتخاب ریشه در ساختار درک ساختار داخلی به طور مستقیم نشان می دهد که کدام جزئیات در هنگام انتخاب یک یاتاقان برای یک برنامه خاص اهمیت بیشتری دارد. اندازه حفره و رتبه بار اندازه سوراخ یاتاقان باید با قطر شفت مطابقت داشته باشد، در حالی که رتبه‌بندی بار دینامیکی و استاتیکی (ذکر شده در کاتالوگ‌های سازنده) تعیین می‌کند که آیا یاتاقان می‌تواند نیروهای عملیاتی مورد انتظار را با حاشیه عمر مفید مناسب، که معمولاً با استفاده از فرمول عمر خستگی L10 محاسبه می‌شود، تحمل کند یا خیر. کلاس دقیق کلاس های دقیق (سیستم های ABEC یا ISO P0-P6) دقت ابعادی و چرخشی را تعریف می کنند. بلبرینگ های درجه استاندارد (ABEC 1 / ISO P0) برای اکثر مصارف عمومی صنعتی کافی هستند ، در حالی که درجه های دقت بالاتر برای کاربردهایی مانند ماشین ابزار دقیق که دقت چرخشی مستقیماً بر کیفیت محصول تأثیر می گذارد، اختصاص دارد. الزامات آب بندی محیط عملیاتی باید انتخاب بین انواع باز، محافظ و مهر و موم شده را هدایت کند - استفاده از یک یاتاقان مهر و موم شده در یک محیط تمیز و به خوبی روغن کاری شده اصطکاک غیرضروری را اضافه می کند، در حالی که استفاده از یاتاقان باز در یک محیط گرد و غبار، عمر مفید را به میزان قابل توجهی کاهش می دهد. خلاصه نهایی بلبرینگ‌های شیار عمیق از طریق یک طراحی ساختاری ساده اما از نظر مکانیکی مؤثر استفاده گسترده خود را به دست می‌آورند: یک شیار عمیق و پیوسته مسیر مسابقه که به توپ‌های تماس نقطه‌ای اجازه می‌دهد تا بارهای محوری شعاعی و متوسط را با اصطکاک کم حمل کنند. درک این ساختار چندین نکته کاربردی را روشن می کند: شیار عمیق راه آهن چیزی است که پشتیبانی از بار محوری دو طرفه را امکان پذیر می کند و این نوع یاتاقان را از یاتاقان های رانش تک جهتی متمایز می کند. تماس نقطه ای بین توپ ها و مسیرهای مسابقه اصطکاک را به حداقل می رساند و از سرعت چرخش بالا پشتیبانی می کند روانکاری اختیاری نیست - لایه الاستو هیدرودینامیکی برای دستیابی به عمر خستگی درجه بندی شده مرکزی است. نوع آب بندی، کلاس دقت و فاصله داخلی باید با محیط عملیاتی خاص مطابقت داشته باشد با این درک اساسی از ساختار و اصل کار، انتخاب بلبرینگ شیار عمیق مناسب برای یک ماشین یا سیستم خاص به موضوع تطبیق این ویژگی‌های ساختاری با بار، سرعت و شرایط محیطی واقعی که یاتاقان در حین کار با آن مواجه می‌شود تبدیل می‌شود.

پاسخ مستقیم: مقایسه ظرفیت بار از نظر ظرفیت بار خام، الف یاتاقان غلتکی استوانه ای به طور کلی بهتر از a بلبرینگ شیار عمیق ، به ویژه تحت بارهای شعاعی. این به این دلیل است که یاتاقان‌های غلتکی از تماس خطی بین عناصر نورد و مسیر مسابقه استفاده می‌کنند و بار را در سطح بزرگ‌تری توزیع می‌کنند، در حالی که یک بلبرینگ شیار عمیق به تماس نقطه‌ای متکی است که تنش را در ناحیه کوچک‌تری متمرکز می‌کند. در نتیجه، برای همان اندازه سوراخ، یک غلتک استوانه ای معمولاً می تواند بارهای شعاعی را تحمل کند. 30 تا 50 درصد بالاتر نسبت به یک بلبرینگ Deep Groove مشابه. با این حال، یاتاقان توپ عمیق شیار دارای مزیت آشکاری در حمل بارهای شعاعی و محوری ترکیبی، و همچنین در کاربردهایی است که به سرعت چرخش بالاتر و اصطکاک کمتر نیاز دارند. انتخاب بین این دو در نهایت به جهت و بزرگی بار، سرعت مورد نیاز و فضای نصب موجود بستگی دارد. در زیر، استدلال فنی پشت این تفاوت ها را تجزیه می کنیم و راهنمایی عملی برای انتخاب نوع بلبرینگ مناسب ارائه می دهیم. چرا Contact Geometry ظرفیت بار را تعیین می کند؟ تفاوت اساسی بین این دو نوع بلبرینگ در نحوه تعامل عناصر نورد با مسیرهای داخلی و خارجی نهفته است. یک بلبرینگ Deep Groove از توپ های کروی استفاده می کند که در یک نقطه مسیر مسابقه را لمس می کنند. الف بلبرینگ شیار عمیق تک ردیفی رایج ترین پیکربندی است که ترکیبی متعادل از پشتیبانی بار محوری شعاعی و محدود را ارائه می دهد، اما تماس نقطه ای ذاتاً مقدار بار قابل انتقال را قبل از تمرکز استرس باعث سایش یا تغییر شکل زودرس محدود می کند. در مقابل، یک غلتک استوانه‌ای از غلتک‌های استوانه‌ای استفاده می‌کند که با خط مسابقه تماس برقرار می‌کند. این تماس خط، بار اعمال شده را روی سطح بسیار بزرگتری پخش می کند و تنش تماس را به میزان قابل توجهی در واحد سطح کاهش می دهد. به همین دلیل است که یاتاقان‌های غلتکی استوانه‌ای در ماشین‌های صنعتی سنگین مانند گیربکس‌ها، آسیاب‌های نورد و موتورهای الکتریکی بزرگ انتخاب ارجح هستند، جایی که بارهای شعاعی قابل توجه و بارهای محوری حداقل یا وجود ندارند. تماس با استرس و خستگی زندگی تنش تماس کمتر در یک غلتک استوانه ای مستقیماً به عمر خستگی طولانی تر تحت بارهای شعاعی سنگین تبدیل می شود. بر اساس محاسبات استاندارد عمر بلبرینگ (بر اساس مدل عمر خستگی L10)، یک رولبرینگ استوانه ای می تواند به ظرفیت بار دینامیکی تقریباً 40٪ بالاتر است از یک بلبرینگ شیار عمیق با اندازه یکسان، با فرض سرعت عملکرد و شرایط روانکاری یکسان. مقایسه ظرفیت بار جدول زیر تفاوت‌های رتبه‌بندی بار دینامیکی معمولی را برای یاتاقان‌هایی با اندازه حفره قابل مقایسه، بر اساس مقادیر مرجع رایج صنعت نشان می‌دهد. اندازه سوراخ (میلی متر) بلبرینگ شیار عمیق (kN) غلتک استوانه ای (kN) 30 19.5 28.6 50 35.8 52.0 80 58.2 89.5 رتبه‌بندی تقریبی بار دینامیکی برای اندازه‌های مته قابل مقایسه، که مزیت ظرفیت کلی رولبرینگ‌های استوانه‌ای تحت بارگذاری شعاعی را نشان می‌دهد. این ارقام به جای مطلق هستند، زیرا رتبه بندی بار واقعی بر اساس سری، طراحی قفس و درجه مواد متفاوت است. با این حال، الگوی ثابت است: با افزایش اندازه سوراخ، شکاف در ظرفیت بار شعاعی بین دو نوع بلبرینگ بیشتر می‌شود. کنترل بار محوری: جایی که بلبرینگ شیار عمیق در اکسل قرار می گیرد در حالی که یاتاقان های غلتکی استوانه ای در سناریوهای بار شعاعی خالص غالب هستند، آنها تا حد زیادی قادر به تحمل بارهای محوری (تراست) نیستند مگر اینکه به طور خاص با فلنج طراحی شده باشند یا با یک یاتاقان رانش جداگانه ترکیب شوند. الف در مقابل، بلبرینگ شیار عمیق می تواند بارهای محوری را در هر دو جهت تحمل کند همزمان با بارهای شعاعی، آن را برای کاربردهایی که بارگذاری شافت صرفاً شعاعی نیست، بسیار متنوع تر می کند. این امر به‌ویژه در موتورهای الکتریکی، فن‌ها، پمپ‌ها و لوازم خانگی مرتبط است، جایی که یک بلبرینگ شیار عمیق تک ردیفی اغلب به‌طور خاص انتخاب می‌شود، زیرا نیاز به یاتاقان رانش ثانویه را حذف می‌کند، طراحی را ساده‌تر می‌کند و هزینه کلی سیستم را کاهش می‌دهد. نسبت بار محوری به شعاعی معمولی بلبرینگ شیار عمیق: معمولاً می تواند بارهای محوری را تا سقف تحمل کند 50% تا 70% ظرفیت بار شعاعی، بسته به فاصله داخلی و زاویه تماس. یاتاقان غلتکی استوانه‌ای: ظرفیت بار محوری در پیکربندی‌های استاندارد حداقل یا صفر است و برای هر گونه پشتیبانی رانش به طراحی‌های فلنجی یا تخصصی نیاز دارد. قابلیت سرعت و رابطه آن با بار ظرفیت بار جدا از سرعت وجود ندارد. یک بلبرینگ شیار عمیق به دلیل تماس نقطه ای اصطکاک کمتری ایجاد می کند و به آن اجازه می دهد تا در آن کار کند سرعت چرخش بالاتر تحت بارهای سبک تر یک غلتک استوانه‌ای، در حالی که قادر به حمل بارهای سنگین‌تر است، به دلیل سطح تماس بزرگ‌تر، تمایل به تولید گرمای بیشتری در سرعت‌های بالا دارد، که می‌تواند امتیاز سرعت مؤثر آن را کاهش دهد، مگر اینکه روغنکاری یا خنک‌کاری افزایش یافته اعمال شود. این یک معامله عملی ایجاد می کند: برنامه هایی که به سرعت بالا با بارهای متوسط ​​نیاز دارند، مانند دوک ها یا موتورهای کوچک، اغلب به نفع بلبرینگ شیار عمیق تک ردیفه هستند، در حالی که برنامه هایی که نیاز به بارهای شعاعی سنگین در سرعت های متوسط ​​دارند، مانند گیربکس های صنعتی، به نفع یاتاقان غلتکی استوانه ای هستند. دستورالعمل های انتخاب عملی انتخاب بین این دو نوع بلبرینگ باید بر اساس درک روشنی از مشخصات بار برنامه باشد. ملاحظات زیر می تواند به تصمیم گیری کمک کند. تعیین کنید که آیا بار صرفاً شعاعی، کاملاً محوری یا ترکیبی است. بارهای ترکیبی معمولاً به نفع یک بلبرینگ شیار عمیق است. اندازه بار شعاعی را ارزیابی کنید. بارهای شعاعی سنگین با حداقل اجزای محوری به نفع یک غلتک استوانه ای است. سرعت چرخش مورد نیاز را ارزیابی کنید، زیرا سرعت‌های بالاتر معمولاً به دلیل اصطکاک کمتر، به نفع یک بلبرینگ شیار عمیق تک ردیفی است. محدودیت‌های فضا را در نظر بگیرید، زیرا رولبرینگ‌های استوانه‌ای اغلب به فضای شعاعی‌تری برای ظرفیت بار معادل نیاز دارند. از آنجایی که بلبرینگ‌های شیار عمیق معمولاً در برابر ناهماهنگی جزئی و چرخه‌های روان‌کاری کمتر متحمل می‌شوند، عامل نگهداری و دسترسی به روغن کاری است. خلاصه ای از تفاوت های کلیدی مشخصه بلبرینگ شیار عمیق غلتک استوانه ای ظرفیت بار شعاعی متوسط بالا ظرفیت بار محوری متوسط (Bidirectional) حداقل یا هیچ قابلیت سرعت بالا متوسط تحمل ناهماهنگی بهتر است محدود مقایسه عملکرد کلی که مبادلات بین بلبرینگ های شیار عمیق و بلبرینگ های غلتکی استوانه ای را خلاصه می کند. در نتیجه، هیچ یک از انواع بلبرینگ برتری جهانی ندارند. این رولبرینگ استوانه ای در ظرفیت بار شعاعی خالص برنده می شود ، در حالی که بلبرینگ شیار عمیق تطبیق پذیری بیشتری را ارائه می دهد در شرایط بارگذاری ترکیبی، سرعت های بالاتر و نصب ساده تر. بلبرینگ شیار عمیق تک ردیفی یکی از پرکاربردترین انواع بلبرینگ است، دقیقاً به این دلیل که این عوامل را به طور موثر در طیف گسترده ای از کاربردهای صنعتی و تجاری همه منظوره متعادل می کند. منابع / منابع AIMS صنعتی. راهنمای بلبرینگ شیار عمیق: 6200/6300، مهر و موم و مارک ها. aimsindustrial.com.au (2025). بلبرینگ‌های شیاردار در مقابل یاتاقان‌های شیار عمیق: تفاوت‌ها و کاربردهای کلیدی. sanyabearing.com لیلی بلبرینگ. رولبرینگ کروی در مقابل استوانه ای: راهنمای مهندس. blog.lily-bearing.com بلبرینگ مغز. بلبرینگ در مقابل غلتک: چه زمانی از کدام استفاده کنیم. bearingbrain.com

بلبرینگ های فلنجی چه کاری انجام می دهند A بلبرینگ فلنجی یک محور چرخان را پشتیبانی می کند و آن را در یک موقعیت محوری ثابت قفل می کند ، با استفاده از یک لبه یا یقه تعبیه شده (فلنج) روی حلقه بیرونی که مستقیماً به قاب، دیوار یا محفظه می پیچد. به جای نیاز به یک یاتاقان جداگانه به اضافه یک براکت نصب، خود فلنج به رابط نصب تبدیل می‌شود که مونتاژ را ساده می‌کند و از لغزش به طرفین یاتاقان تحت بار رانش جلوگیری می‌کند. از نظر عملی، یک یاتاقان فلنجی سه کار را همزمان انجام می‌دهد: به شفت اجازه می‌دهد با اصطکاک کم بچرخد، بار شعاعی را بر روی شفت فشار می‌دهد، و در مقابل نیروهای محوری (سمت به پهلو) که در غیر این صورت یاتاقان را از جای خود خارج می‌کند، مقاومت می‌کند. این ترکیب به همین دلیل است که طرح‌های فلنجی اغلب در نوار نقاله‌ها، گیربکس‌ها، پمپ‌ها و موتورها ظاهر می‌شوند که در آن یاتاقان‌ها باید به‌جای فشار دادن به شفت، عمود بر روی آن نصب شوند. چگونه فلنج عملکرد بلبرینگ را تغییر می دهد فلنج به خودی خود یک نوع یاتاقان جداگانه نیست. این گزینه ای است که به یک یاتاقان موجود، مانند بلبرینگ، یاتاقان غلتکی یا بوش ساده اضافه شده است. افزودن فلنج نحوه رفتار بلبرینگ را به سه روش خاص تغییر می دهد. قفل محوری اگر نیرویی در طول شفت فشار بیاورد، فلنج مانند شانه ای عمل می کند که از جابجایی یاتاقان جلوگیری می کند. این در تجهیزاتی که به طور مکرر شروع و متوقف می شوند، مانند درایوهای نوار نقاله، که در آن رانش مکرر به تدریج یک بلبرینگ بدون فلنج را از موقعیت خارج می کند، بسیار مهم است. مقاومت در برابر لرزش از آنجایی که پیچ فلنج مستقیماً به محفظه می‌پیوندد، در برابر شل شدن تحت ارتعاش بهتر از تداخل ساده یا چسبندگی مقاومت می‌کند. این یکی از دلایلی است که اجزای خودرو که با ارتعاش و چرخش حرارتی مداوم مواجه هستند، اغلب بلبرینگ‌های فلنجی را روی طرح‌های با پرس ساده مشخص می‌کنند. نصب ساده شده یک بلبرینگ فلنجی را می توان مستقیماً به یک سطح صاف و بدون ماشینکاری سوراخ یا جیب محفظه جداگانه پیچ کرد. این امر مراحل مونتاژ و تعداد قطعات را کاهش می دهد که در خطوط تولید با حجم بالا و تعمیرات میدانی به طور یکسان اهمیت دارد. انواع اصلی بلبرینگ های فلنجی بر اساس طراحی داخلی فلنج را می توان به چندین ساختار یاتاقان داخلی مختلف اضافه کرد و انتخاب طراحی داخلی ظرفیت بار، رتبه سرعت و هزینه را تعیین می کند. چهار نوع داخلی رایج ترین هستند. تایپ کنید حمل و نقل بار استفاده معمولی بلبرینگ ساده (ژورنالی). تماس شعاعی کم تا متوسط، کشویی لوازم خانگی، ماشین آلات سبک غلتک استوانه ای رانش شعاعی بالا، رانش متوسط گیربکس، درایوهای صنعتی رولبرینگ کروی شعاعی و محوری بالا، خود تراز نوار نقاله، تجهیزات سنگین کشاورزی غلتک مخروطی ترکیب شعاعی و رانش بالا هاب خودرو، درایوهای دنده سنگین مقایسه طرح های رایج یاتاقان داخلی مورد استفاده در داخل یک محفظه فلنجی رولبرینگ‌های کروی به‌ویژه در واحدهای فلنجی متداول هستند زیرا غلتک‌های بشکه‌شکل آن‌ها انحراف جزئی محور را تحمل می‌کنند، که یک مشکل مکرر در مسیرهای طولانی نوار نقاله یا تجهیزاتی است که به یک قاب صاف ناقص پیچ می‌شوند. انواع بلبرینگ فلنجی بر اساس الگوی پیچ و مهره نصب شده جدا از عنصر نورد داخلی، بلبرینگ‌های فلنجی نیز بر اساس تعداد سوراخ‌های نصب فلنج طبقه‌بندی می‌شوند، زیرا این امر تعیین می‌کند که خود نصب در چه میزان بار محوری و شعاعی می‌تواند مقاومت کند. فلنج 2 پیچی: دو سوراخ در طرف مقابل، محفظه الماس یا بال شکل. مناسب برای بارهای سبک تا متوسط ​​و سیستم های نوار نقاله با چرخش آهسته. فلنج 3 پیچ: یک الگوی پیچ مثلثی که مقاومت بیشتری را در برابر چرخش خود محفظه ارائه می دهد که در تجهیزات چرخشی با بار متوسط استفاده می شود. فلنج 4 پیچ: یک الگوی مربع یا گرد که پایدارترین پایه را می دهد، که در بارهای سنگین تر و تجهیزات با لرزش بالاتر مانند پمپ ها و مجموعه های فن استفاده می شود. به عنوان یک قاعده کلی، پیچ‌های نصب بیشتر به معنای مقاومت بهتر در برابر نیروهای پیچشی روی محفظه است، بنابراین تجهیزات سنگین‌تر یا سریع‌تر تمایل دارند فلنج‌های 4 پیچی را مشخص کنند، حتی زمانی که خود یاتاقان داخلی یک پایه سبک‌تر را تحمل کند. کاربردهای رایج در سراسر صنایع بلبرینگ های فلنجی در هر جایی که شفت نیاز به حمایت از دیوار، قاب یا صفحه داشته باشد به جای نصب درون خطی ظاهر می شود. نمونه های معمولی عبارتند از: سیستم های تسمه نقاله در جابجایی مواد و حمل چمدان، جایی که بلبرینگ مستقیماً به ریل قاب می پیچد. ماشین آلات کشاورزی، مانند پنجه و دروگر، که در آن لرزش و گرد و غبار بالا نیاز به یاتاقان قفل شده ایمن دارد. اجزای خودرو، از جمله محورها و مجموعه‌های فرمان، که در آن چرخه حرارتی و ارتعاش ثابت، نصب چسب یا فشاری را به تنهایی رد می‌کند. درایوهای تسمه HVAC و مجموعه‌های فن، جایی که یاتاقان باید در برابر رانش محوری ناشی از کشش تسمه مقاومت کند. تجهیزات پردازش و بسته بندی مواد غذایی، که در آن واحدهای فلنج مهر و موم شده، آلاینده ها را از مسیر مسابقه دور نگه می دارند. نمونه‌ای که معمولا ذکر می‌شود واحد فلنجی F209 است که یک بلبرینگ شیار عمیق را با یک محفظه چدنی جفت می‌کند و برای بارهای شعاعی و محوری ترکیبی در تنظیمات معدن، کشاورزی و ساخت‌وساز رتبه‌بندی می‌شود، که نشان می‌دهد چگونه فلنج و یاتاقان داخلی در یک مجموعه فشرده با هم کار می‌کنند. نحوه انتخاب بلبرینگ فلنجی مناسب انتخاب یک بلبرینگ فلنجی به تطبیق چهار فاکتور با کاربرد بستگی دارد: جهت بار، سرعت، محیط و فضای نصب. کار با این موارد به منظور جلوگیری از رایج ترین اشتباهات انتخابی. نوع بار را مطابقت دهید اگر برنامه علاوه بر بار شعاعی، دارای رانش محوری قابل توجهی است، مانند یک محور تسمه کش، به جای یک بوش ساده، طرح غلتکی کروی یا مخروطی را انتخاب کنید. بوش های فلنجی ساده فقط برای بارهای محوری سبک مناسب هستند . محدوده سرعت و دما را بررسی کنید هر یاتاقان فلنجی دارای حداکثر سرعت عملکرد ایمن است که به روغن کاری و بار بستگی دارد. اجرای یک یاتاقان بالاتر از سرعت نامی آن، عمر مفید آن را قبل از رسیدن به عمر رتبه بندی L10 که از نظر آماری مورد انتظار است، کوتاه می کند. مصالح مسکن را در نظر بگیرید محفظه‌های فلنجی چدنی به خوبی در برابر سایش و بارهای سنگین مقاومت می‌کنند، و آنها را به گزینه‌ای متداول برای تجهیزات ساختمانی و معدن تبدیل می‌کنند، در حالی که محفظه‌های فلزی پلیمری برای بارهای سبک تا متوسط در محیط‌های تمیزتر مانند لوازم الکترونیکی یا لوازم خانگی مناسب هستند. تأیید کنید که الگوی پیچ متناسب با قاب است قبل از سفارش، بررسی کنید که فاصله سوراخ‌های 2 پیچ، 3 یا 4 پیچ با قاب یا محفظه موجود مطابقت داشته باشد، زیرا نصب یک الگوی پیچ متفاوت بر روی ساختار موجود اغلب بیش از تعیین فلنج صحیح از ابتدا هزینه دارد.

تعاریف و طبقه بندی های اساسی سیستم های انتقال مینیاتوری در طراحی مکانیکی دقیق مدرن، کوچک سازی به محرک اصلی پیشرفت تکنولوژی تبدیل شده است. از موتورهای پهپاد سبک وزن گرفته تا دستگاه‌های پزشکی دستی دقیق، سیستم‌های انتقال مینیاتوری نقشی شبیه به «انتهای عصبی» در عملکردهای حیاتی دارند. برای درک این زمینه، ابتدا لازم است مرزهای بین آنها مشخص شود بلبرینگ های مینیاتوری و بلبرینگ میکرو . به طور معمول، یاتاقان‌هایی با قطر بیرونی کمتر از 9 میلی‌متر و قطر داخلی 1 میلی‌متر تا 3 میلی‌متر را به‌عنوان یاتاقان‌های مینیاتوری طبقه‌بندی می‌کنیم، در حالی که محصولات با قطر بیرونی حتی کوچک‌تر یا آنهایی که در فضاهای بسیار فشرده استفاده می‌شوند، «میکرو بلبرینگ» نامیده می‌شوند. اگرچه این قطعات کوچک هستند، اما باید بارهای دینامیکی پیچیده را تحمل کنند و در عین حال دقت چرخشی بسیار بالایی را تضمین کنند. تکامل مینی بلبرینگ منعکس کننده تلاش انسان برای بهره وری فضا و بهینه سازی انرژی است. در مکانیزم‌های ساعت دقیق اولیه، بلبرینگ‌های مینیاتوری با به حداقل رساندن نواحی تماس فیزیکی، به تغییر کیفی در کاهش تلفات اصطکاکی دست یافتند. امروزه در فن های خنک کننده با سرعت بالا یا ژیروسکوپ های مینیاتوری، کنترل دقیق تجهیزات را از طریق پایداری عملیاتی بالا تضمین می کنند. برای مهندسان، درک استانداردهای صنعت برای بلبرینگ های مینیاتوری حیاتی است. در حال حاضر، درجه بندی اندازه بین المللی اصلی بر اساس استانداردهای ISO و ABEC است که نه تنها مقادیر قطر داخلی، قطر بیرونی و عرض را مشخص می کند، بلکه تلورانس های چرخشی را نیز تعریف می کند. استانداردسازی نه تنها دشواری طراحی و جایگزینی را کاهش می دهد، بلکه همکاری دقیق جهانی را ممکن می سازد. برای نمایش مستقیم تفاوت‌های طبقه‌بندی این اجزای مینیاتوری، جدول زیر ویژگی‌های پارامتر فنی اصلی آنها را نشان می‌دهد: نوع بلبرینگ مشخصات اندازه معمولی (قطر بیرونی) فیلدهای برنامه اصلی ویژگی های بار بلبرینگ استاندارد مینیاتوری 5 میلی متر - 9 میلی متر موتورهای خانگی، تجهیزات بدنسازی در درجه اول بار شعاعی بلبرینگ های فوق العاده مینیاتوری 2 میلی متر - 4 میلی متر تجهیزات الکترونیکی، ابزار دقیق بار سبک، سرعت بالا بلبرینگ درجه دقیق 3 میلی متر - 9 میلی متر تجهیزات پزشکی، مدل هواپیما دقت چرخش بالا، نویز کم در مرحله طراحی اولیه، انحراف از این اندازه‌های استاندارد نه تنها چرخه و هزینه توسعه سفارشی را افزایش می‌دهد، بلکه می‌تواند منجر به خرابی زودرس یاتاقان به دلیل طراحی نامعقول کانال روغن‌کاری شود. بنابراین، آشنایی با این طبقه بندی ها تنها یک نیاز فنی نیست، بلکه اولین قدم برای اطمینان از عملکرد طولانی مدت سیستم های مینیاتوری است. تجزیه و تحلیل عمیق: بلبرینگ و تنوع هندسی در قلب سیستم های انتقال مینیاتوری، بلبرینگ مینیاتوری به دلیل ساختار نورد منحصر به فرد خود، موقعیت مطلق بازار را اشغال می کنند. منطق اصلی بلبرینگ‌ها در دستیابی به اصطکاک غلتشی از طریق تماس نقطه‌ای است که در نتیجه اتلاف انرژی مکانیکی را تا حد زیادی کاهش می‌دهد. در سازه‌های شیار عمیق، مسیر مسابقه به صورت یک قوس کمی بزرگتر از شعاع توپ نورد ماشینکاری می‌شود. این طراحی به بلبرینگ اجازه می دهد تا بارهای شعاعی را تحمل کند و در عین حال بارهای محوری دو طرفه را نیز تا حدی تحمل کند. به همین دلیل است که به طور گسترده ای در بخش های مختلف چرخشی مینیاتوری استفاده می شود - به اندازه کافی "تعطیرپذیر" است. با این حال، بر اساس تفاوت در سناریوهای کاربردی، ما تمایزاتی را بین آنها بدست آورده ایم بلبرینگ میکرو و بلبرینگ های کوچک . اولی بیشتر بر کاهش وزن در فضاهای شدید تمرکز می کند و اغلب برای پشتیبانی از رمزگذارها یا حسگرهای دقیق استفاده می شود، جایی که الزامات برای شروع گشتاور اصطکاک بسیار زیاد است. دومی بیشتر برای کنترل ارتعاشات مکانیکی استفاده می شود و اغلب در مدل های کنترل از راه دور یا دستگاه های محرک کوچک یافت می شود، جایی که استحکام ساختاری و سطوح آب بندی اولویت دارند. در همکاری مهندسی فرامرزی، قابلیت همکاری جهانی از بلبرینگ های مینیاتوری متریک فوق العاده بالا است در مقایسه با سری‌های غیر متریک، طرح‌های متریک معمولاً هنگام تطبیق قطر شفت، سازگاری تلورانس بالاتری دارند. جدول زیر ویژگی های عملیاتی یاتاقان های مینیاتوری متریک را در درجه های مختلف دقیق مقایسه می کند: درجه دقیق (ABEC/ISO) محدودیت خروجی شعاعی معمولی سناریوهای کاربردی توصیه شده ویژگی های اصطکاک روانکاری P0 (نمره عمومی) نسبتا بالا استفاده عمومی صنعتی، مدل های DIY ضریب اصطکاک پایدار P5 (درجه دقیق) سختگیرانه فن های پرسرعت، موتورهای پرسرعت حداقل حرارت اصطکاکی P4 (درجه فوق العاده دقیق) نهایی تجهیزات اسکن پزشکی، صفحات گردان آزمایشگاهی اصطکاک بسیار کم، حداقل تاثیر انبساط حرارتی این سیستم طبقه بندی بر اساس استانداردهای متریک به طراحان اجازه می دهد تا به سادگی با تغییر درجه دقت به جای ساختار، به ارتقای عملکرد تکراری در فضاهای کوچک دست یابند. یاتاقان‌های مینیاتوری متریک، چه برای سرعت چرخش نهایی یک موتور و چه نیاز به سطوح صدای شدید برای تجهیزات دقیق خانگی، گسترده‌ترین «زبان» مهندسی را ارائه می‌کنند. بلبرینگ های طراحی ویژه: رسیدگی به الزامات حرکت پیچیده هنگامی که یک تکیه گاه شعاعی نمی تواند محیط های پیچیده دینامیکی را برآورده کند، مهندسان باید به سازه های یاتاقانی که برای خواص مکانیکی خاص طراحی شده اند روی آورند. "طرح های خاص" یاتاقان های مینیاتوری صرفاً تغییر در شکل هندسی نیستند، بلکه برای توزیع بارها، محدود کردن جابجایی یا ساده سازی فرآیندهای مونتاژ در فضاهای کوچک طراحی شده اند. مینیاتور بلبرینگ شیار عمیق سنگ بنای این عرصه باقی بماند. شعاع انحنای راهروی آن‌ها کمی بزرگ‌تر از شعاع توپ فولادی است و به یاتاقان اجازه می‌دهد در صورت قرار گرفتن در معرض نیروی شعاعی خالص در حالت تماس ایده‌آل قرار گیرد. این طرح برای چرخش با سرعت بالا بسیار مناسب است و به دلیل اینکه گشتاور اصطکاک آن کم است، اغلب در میکروموتورهای دقیق حساس به کارایی انرژی استفاده می شود. هنگام مواجهه با موقعیت هایی که نیاز به موقعیت دقیق و وجود بارهای محوری دارند، بلبرینگ های تماس زاویه ای مینیاتوری مزایای خود را نشان دهند. بر خلاف بلبرینگ های شیار عمیق، مسیرهای رینگ داخلی و خارجی آن ها دارای جابجایی نسبی هستند که به طور خاص برای تحمل بارهای محوری یک طرفه یا بارهای ترکیبی طراحی شده اند. این یاتاقان ها معمولاً به صورت جفت استفاده می شوند و از پیش بارگذاری برای حذف فاصله محوری و افزایش استحکام کل سیستم دوار استفاده می شود. برای نیروهای عمود بر محور، بلبرینگ های تراست مینیاتوری ارائه پشتیبانی محوری اختصاصی آنها مانند یک "واشر باربر" کوچک عمل می کنند که به طور موثر فشار از انتهای شفت را کنترل می کند. علاوه بر این، بلبرینگ فلنجی مینیاتوری در مونتاژ بسیار ارزشمند هستند. لبه حلقه بیرونی آنها دارای یک فلنج بیرون زده است که به بلبرینگ اجازه می دهد مستقیماً در برابر سطح سوراخ قرار گیرد. این امر نیاز به ماشینکاری بریدگی های پیچیده در محفظه را از بین می برد و طراحی ساختاری تجهیزات کوچک را تا حد زیادی ساده می کند و ثبات محوری را تضمین می کند. برای کمک به تصمیم گیری های مهندسی، جدول زیر قابلیت های حمل بار این طرح های ویژه را با هم مقایسه می کند: نوع سازه بلبرینگ ظرفیت بار شعاعی ظرفیت بار محوری سهولت نصب مزیت اصلی مهندسی بلبرینگ شیار عمیق عالی منصفانه بالا همه کاره، سازگار با سرعت های بالا بلبرینگ تماس زاویه ای متوسط بالا متوسط بالا rigidity, resists axial movement مینیاتور Thrust Bearings خیلی کم نهایی کم اختصاص داده شده به فشار محوری پیوسته بلبرینگ فلنجی عالی منصفانه بسیار بالا موقعیت مسکن را ساده می کند، در برابر تغییر جانبی مقاومت می کند هنگام انتخاب این یاتاقان های خاص، مسیر حرکت کلی سیستم باید در نظر گرفته شود. به عنوان مثال، اگر تجهیزات به طور مکرر در حین کار با ارتعاش محوری مواجه می شوند، انتخاب بلبرینگ های تماس زاویه ای یا بلبرینگ های شیار عمیق فلنجی اغلب به طور قابل توجهی طول عمر و قابلیت اطمینان را بیش از دنبال کردن یک استاندارد دقیق بالاتر بهبود می بخشد. ترکیب معقول این ساختارها کلید دستیابی به چرخش کارآمد در سیستم های مینیاتوری است. کاربرد فناوری غلتکی در میادین مینیاتوری در حالی که بلبرینگ ها در کاربردهای مینیاتوری غالب هستند، بلبرینگ های غلتکی کوچک هنگامی که با بارهای بالاتر یا نیازهای شدید برای صلبیت فضا سروکار دارند، اغلب بهترین انتخاب برای مهندسان هستند. بر خلاف تماس نقطه ای بلبرینگ ها، بلبرینگ های غلتکی بارها را از طریق تماس خط در سطح وسیع تری توزیع می کنند. این مزیت هندسی به آنها اجازه می دهد تا بارهای بزرگتر را در اندازه های کوچکتر حمل کنند. مینیاتور roller bearings معمولاً به اشکالی مانند غلتک‌های استوانه‌ای، غلتک‌های سوزنی و غلتک‌های مخروطی وجود دارند. در فضاهای بسیار محدود، مانند محورهای خروجی گیربکس‌های مینیاتوری یا محرک‌های کوچک، بلبرینگ‌های سوزنی به دلیل ارتفاع مقطع بسیار نازک، انتخاب اصلی برای صرفه‌جویی در فضا در محیط‌های پر بار هستند. با این حال، طراحی رولبرینگ های مینیاتوری نیز با محدودیت های مهندسی اجتناب ناپذیر مواجه است. با توجه به ویژگی تماس خط، تمرکز تنش به راحتی در انتهای غلتک ها رخ می دهد. علاوه بر این، در طول چرخش با سرعت بالا، سرعت لغزش نسبی بین غلتک‌ها و راهرو بسیار بیشتر از یاتاقان‌های ساچمه‌ای است که منجر به افزایش گرمای اصطکاک می‌شود که الزامات تقریباً سختی را بر یکپارچگی فیلم روغن روان‌کننده تحمیل می‌کند. برای اطمینان از عملکرد پایدار غلتک های مینیاتوری در سرعت های بالا، بهینه سازی ساختاری قفس هسته اصلی طراحی است. قفس نه تنها موقعیت غلطک ها را محکم می کند، بلکه روان کننده را درون شکاف های کوچک هدایت می کند و سایش "کج شدن" ناشی از کج شدن عنصر نورد را کاهش می دهد. در زیر مقایسه عملکرد بین یاتاقان های غلتکی و بلبرینگ در محیط های کاربردی مینیاتوری ارائه شده است: ابعاد عملکرد مینیاتور Roller Bearings مینیاتور Ball Bearings ظرفیت بار شعاعی بالا (Line contact) متوسط (Point contact) محدود کردن سرعت کمer (Higher frictional heat) بسیار زیاد (حرارت اصطکاک کمتر) استفاده از فضا (مقطع) بسیار کم (نوع سوزنی) متوسط ظرفیت بار محوری تقریبا صفر (مگر ساختار خاصی) متوسط حساسیت به ناهماهنگی بالا کمer بهترین روش های مهندسی: هنگام انتخاب فناوری غلتک، شرایط عملیاتی تجهیزات باید به دقت ارزیابی شود. اگر سیستم نیاز به مقابله با ضربات شعاعی شدید و فرکانس بالا داشته باشد و سرعت در محدوده قابل کنترل باشد، دوام غلتک های مینیاتوری بسیار بیشتر از یاتاقان های توپی است. برعکس، برای موتورهای دقیق که گشتاور راه اندازی کم و پایداری بالا را دنبال می کنند، از سازه های غلتکی اجتناب کنید و از بلبرینگ های شیار عمیق استفاده کنید. برای یاطاقان غلتکی مینیاتوری، انتخاب فیلم روغن حد بالای طول عمر آنها را تعیین می کند. توصیه می شود که روانکاری اجباری یا محلول های پرکننده گریس بسیار هدفمند در مرحله طراحی برای کنترل فشار موضعی بالای ناشی از تماس خط معرفی شود. ساخت دقیق و انتخاب مواد با کارایی بالا در زمینه انتقال مینیاتوری، سقف عملکرد یک یاتاقان اغلب با ترکیب علم مواد و فرآیندهای ساخت تعیین می شود. همانطور که کاربردها در محیط های شدید (مانند خلاء، دماهای بسیار پایین و شرایط خورنده) گسترش می یابند. بلبرینگ سرامیکی مینیاتوری به طور فزاینده ای وارد جریان اصلی می شوند. نیترید سیلیکون (Si3N4) به عنوان یک ماده هسته دارای چگالی فقط 40 درصد فولاد است، به این معنی که به طور قابل توجهی نیروی گریز از مرکز را در حین کار با سرعت بالا کاهش می دهد و در نتیجه محدودیت سرعت بلبرینگ را به طور چشمگیری افزایش می دهد. علاوه بر این، عایق الکتریکی ذاتی مواد سرامیکی به طور موثر از مشکلات فرسایش الکتریکی در موتورهای مینیاتوری جلوگیری می کند. با این حال، کلید تعیین کیفیت محصول نهایی در کنترل تحمل تولید نهفته است بلبرینگ های مینیاتوری دقیق . در دنیای میکرومتر، گرد بودن حلقه‌های داخلی و خارجی، ناهمواری سطح راهرو و قوام ابعادی عناصر نورد مستقیماً سطح نویز و طول عمر تجهیزات را تعیین می‌کند. فرآیند ماشینکاری برای بلبرینگ های میکرو مینیاتوری فوق العاده پیچیده است این نه تنها شامل ریز ماشینکاری، تراشکاری، و سنگ زنی می شود، بلکه شامل یک سری فرآیندهای کنترل ویژه مانند تمیز کردن اولتراسونیک و مونتاژ اتاق تمیز است. هر گونه گرد و غبار میکروسکوپی یا بقایای فلزی در داخل بلبرینگ می تواند به "ماشه ای" برای خرابی تبدیل شود. بنابراین، سیستم کنترل کیفیت برای بلبرینگ های دقیق مینیاتوری معمولاً شامل بازرسی لیزری کاملاً خودکار و اندازه‌گیری شتاب ارتعاش برای از بین بردن کوچک‌ترین نقص‌های پردازشی است. برای درک بهتر سهم مواد مختلف و گریدهای ساخت در عملکرد، جدول زیر خواص مواد و تأثیر دقت را بر عملکرد بلبرینگ مقایسه می‌کند: پارامترهای کلیدی فولاد کروم (استاندارد) سرامیک کامل (سیلیکون نیترید) سرامیک هیبرید (گلوله سرامیکی حلقه فولادی) تراکم بالا کم (Lightweight) متوسط انبساط حرارتی بالا کم (Resists deformation) متوسط عایق برق هیچ کدام عالی خوب وابستگی روانکاری بالا کم (Can run dry) متوسط محیط معمولی صنعت عمومی هوافضا/محیط های شدید بالا-speed Motors/High-performance Rotors در انتخاب عملی، نمی توان به سادگی فرض کرد که مواد سرامیکی «کلید اصلی» است. در حالی که یاتاقان های سرامیکی از نظر سرعت و مقاومت شیمیایی مزیت مطلق دارند، بلبرینگ های فولادی دقیق از نظر چقرمگی و مقاومت در برابر ضربه عملکرد بهتری دارند. اگر محیط برنامه شما شامل اثرات شروع و توقف مکرر است، حتی در سناریوهای با عملکرد بالا، ساختار سرامیکی هیبریدی اغلب بهترین تعادل بین هزینه و طول عمر است. علاوه بر این، گریدهای دقیق ساخت (به عنوان مثال، ABEC 5 در مقابل ABEC 7) تفاوت عملکرد قابل توجهی در کاربردهای مینیاتوری دارند. بلبرینگ های درجه 5 ABEC برای اکثر سناریوهای کنترل سرعت دقیق مناسب هستند، در حالی که بلبرینگ های درجه ABEC 7 یا بالاتر به معنای دامنه ارتعاش کمتر و ثبات چرخشی بالاتر است که در ابزار دقیق نوری یا تجهیزات سنجش لرزش فرکانس بالا بسیار مهم است. انتخاب درجه مناسب بلبرینگ اساساً «سفارشی کردن» مرز عملکرد برای محیط عملیاتی تجهیزات است. بهترین روش ها برای نصب، روغن کاری و عیب یابی حتی با یاتاقان های دقیق سطح بالا، اگر روش های نصب و نگهداری نامناسب باشد، عملکرد به شدت به خطر می افتد. در زمینه انتقال مینیاتوری، "دقت" نه تنها در ساخت، بلکه در احترام به محیط نصب نیز منعکس می شود. پاکیزگی راه نجات است: فاصله بلبرینگ های مینیاتوری اغلب تنها چند میکرومتر است. اگر گرد و غبار یا ذرات فلزی که با چشم غیرمسلح نامرئی در محل نصب وجود داشته باشد، مستقیماً در مسیر نصب قرار می گیرند و منجر به سایش زودرس می شوند. عملیات باید در یک محیط خشک، تمیز و کنترل شده (مانند میز کار تمیز) انجام شود. برای جلوگیری از ورود آلاینده ها، بسته بندی مهر و موم شده بلبرینگ را زودتر از موعد خارج نکنید. روش های کلیدی نصب: ضربه مستقیم به وجه انتهایی حلقه داخلی یا خارجی یاتاقان اکیداً ممنوع است، زیرا باعث ایجاد فرورفتگی در مسیر عبور از عناصر غلت می شود. یک آستین اختصاصی باید برای اطمینان از نیروی یکنواخت روی سطح حلقه ای که در تداخل نصب شده است استفاده شود. اگر شرایط اجازه می‌دهد، می‌توان از روش اتصال حرارتی استفاده کرد (تقریباً یاتاقان را تا حدود 80 درجه سانتیگراد گرم کنید تا برای نصب آسان روی شفت منبسط شود). با این حال، با بلبرینگ های مینیاتوری، زمان گرمایش باید به شدت کنترل شود تا از تغییر حالت عملیات حرارتی مواد یا آسیب رساندن به قفس پلاستیکی جلوگیری شود. "تعادل طلایی" روانکاری: پر شدن بیش از حد گریس یکی از شایع ترین علل آسیب بلبرینگ مینیاتوری است. در محیط های با سرعت بالا، چربی بیش از حد اصطکاک همزن شدیدی ایجاد می کند که منجر به افزایش غیرعادی دما و خراب شدن روان کننده می شود. به طور کلی، مقدار پر شدن در یک بلبرینگ مینیاتوری باید بین یک سوم تا یک دوم فضای داخلی کنترل شود. مقایسه استراتژی های روانکاری برای سناریوهای کاربردی مختلف: نوع روغن کاری شرایط قابل اجرا مزایا محدودیت ها روغن معدنی سبک سرعت بسیار بالا، بار سبک مقاومت بسیار کم، اتلاف گرما خوب مدت زمان کوتاه، به راحتی نشت می کند گریس مصنوعی با دمای بالا متوسط سرعت بالا، مدت زمان طولانی چسبندگی قوی، عمر طولانی بالاer starting resistance روغن کاری جامد (MoS2) خلاء، نوسانات شدید دما بدون تبخیر، بدون آلودگی عمر محدود، ظرفیت بار کمتر راهنمای سریع عیب یابی: در صورت بروز ناهنجاری در حین کار بلبرینگ، ابتدا می توان علت خرابی را از طریق ویژگی های زیر ارزیابی کرد: افزایش نویز: معمولاً به دلیل شکست روغن کاری یا پوسته پوسته شدن به دلیل ذرات ریز خارجی در راهرو ایجاد می شود. بررسی کنید که آیا مهر و موم شل است یا خیر. دمای بالا: در درجه اول پر شدن بیش از حد چربی یا نصب بیش از حد سفت را بررسی کنید (خالص کاملاً حذف شده است). چرخش خشن: سایش فرت را بررسی کنید یا سوراخ محفظه باعث تغییر شکل حلقه داخلی به دلیل خطاهای ماشینکاری شده است. به یاد داشته باشید، خرابی یاتاقان های مینیاتوری اغلب به دلیل کیفیت خود بلبرینگ نیست، بلکه به این دلیل است که تلرانس های قطعات جفت (شفت یا محفظه) به درستی طراحی نشده است. نظارت منظم بر افزایش دما و فرکانس ارتعاش اغلب می تواند مشکلات را قبل از از کار افتادن کامل بلبرینگ آشکار کند. سوالات متداول (سؤالات متداول) Q1: چگونه می توان بین ساختارهای شیار عمیق و تماس زاویه ای در یاتاقان های مینیاتوری تمایز قائل شد؟ از نظر بصری، شانه های حلقه داخلی و خارجی یک بلبرینگ شیار عمیق متقارن هستند و می توانند بارهای محوری دو طرفه را تحمل کنند. در مقابل، شانه‌های یک یاتاقان تماس زاویه‌ای معمولاً نامتقارن هستند (یکی بالا، یکی پایین)، که نشان می‌دهد فقط می‌تواند بارهای محوری یک طرفه را تحمل کند. اگر جهت گیری اشتباه را در یک دستگاه انتخاب کنید، یاتاقان به سرعت از کار می افتد زیرا نقطه بار از مسیر مسابقه بیشتر می شود. Q2: آیا مواد سرامیکی هنگام انتخاب بلبرینگ های مینیاتوری همیشه بهتر از فولاد هستند؟ نه لزوما. در حالی که گلوله‌های نیترید سیلیکون دارای مقاومت سایشی و محدودیت‌های سرعت عالی هستند، تفاوت سختی بین توپ‌های سرامیکی و مسیرهای فلزی می‌تواند باعث تغییر شکل پلاستیکی راهرو در اثر ضربه شدید شود. اگر به دنبال سرعت و عایق کاری بالا هستید، سرامیک را انتخاب کنید. اگر به دنبال مقرون به صرفه بودن و مقاومت در برابر ضربه هستید، فولاد کروم با کیفیت بالا جریان اصلی صنعت باقی می ماند. Q3: چرا تجهیزات مینیاتوری من بلافاصله پس از اجرا صدا تولید می کنند؟ در اکثریت قریب به اتفاق موارد، مشکل روانکاری یا آلودگی است. توصیه می شود بررسی کنید که آیا حلقه مهر و موم در حین نصب خرد شده است یا خیر. بعلاوه، اگر تلورانس تناسب بین شفت و سوراخ داخلی یاتاقان خیلی تنگ باشد، فاصله ریز اصلی "خرد می شود" و توپ ها را مجبور می کند به جای غلتیدن سر بخورند و در نتیجه صدای سوت ایجاد می شود. Q4: آیا می توان یاتاقان های مینیاتوری متریک و امپریالیستی را تعویض کرد؟ خیر. سیستم های اندازه برای متریک (به عنوان مثال، استاندارد ISO) و امپریال (به عنوان مثال، بلبرینگ های سری R) کاملاً متفاوت هستند. حتی اگر مقادیر مشابه به نظر برسند، ترکیب آنها از قطر داخلی، قطر خارجی و عرض اغلب متفاوت است. تعویض اجباری منجر به اتصالات شل یا ناتوانی در مونتاژ می شود. معیارهای طراحی باید مشخص شوند. Q5: اقدامات احتیاطی ویژه برای نصب بلبرینگ فلنج چیست؟ فلنج یک سطح موقعیت یابی است. اطمینان حاصل کنید که در هنگام نصب کاملاً در برابر وجه انتهایی محفظه قرار می گیرد. اگر صفحه فلنج به دلیل کج شدن در حین اتصال پرس تحت فشار ناهموار قرار گیرد، ایجاد شکستگی در اتصال بین فلنج و حلقه بیرونی بسیار آسان است. استفاده از ابزار پرس با صورت صاف می تواند به طور موثری چنین خطراتی را کاهش دهد. Q6: چگونه باید پیش بار بلبرینگ های مینیاتوری را کنترل کرد؟ در سیستم هایی که به دقت چرخشی بالایی نیاز دارند، پیش بارگذاری ضروری است که معمولاً از طریق واشرهای فنری موجی یا شیم های تنظیم به دست می آید. اگر پیش بار خیلی زیاد باشد، گرمای اصطکاکی افزایش می یابد. اگر خیلی کم باشد، لرزش سیستم را نمی توان سرکوب کرد. توصیه می شود ضریب انبساط حرارتی دستگاه در حین کار در نظر گرفته شود و حاشیه کمی از فاصله باقی بماند.
